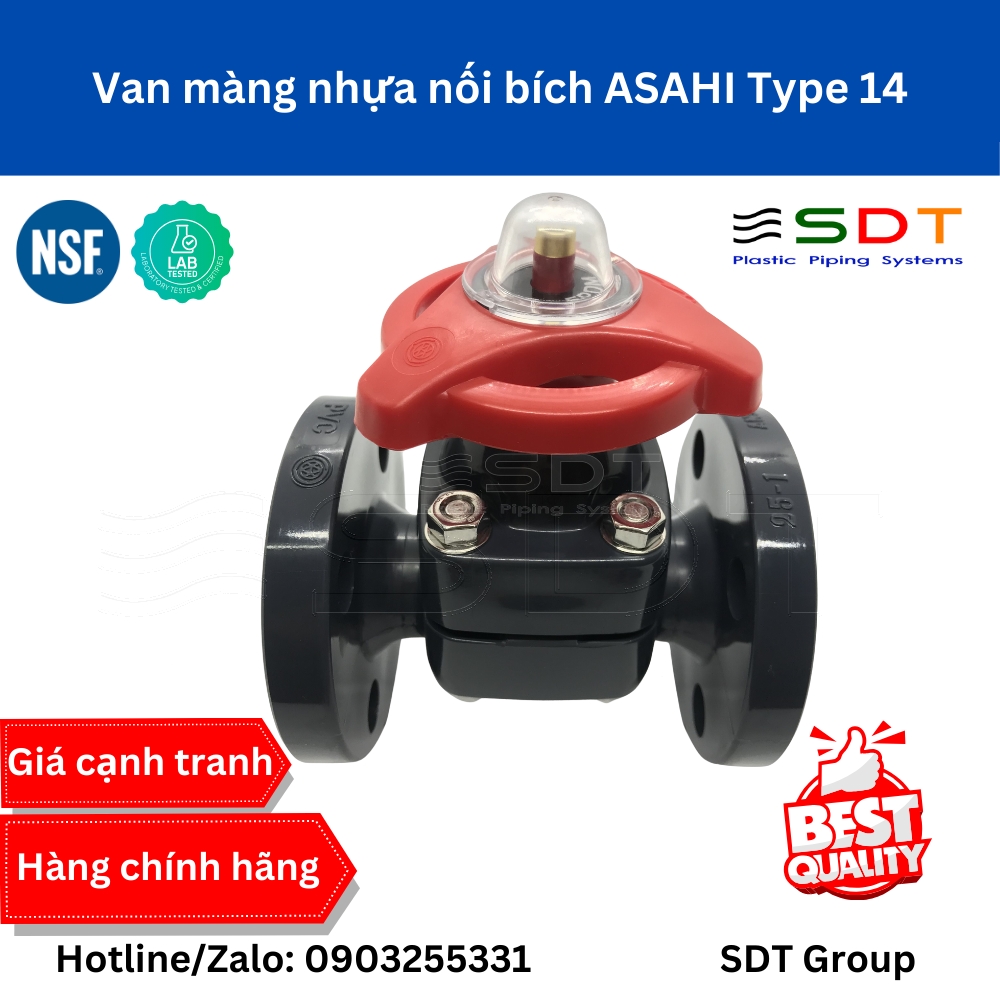

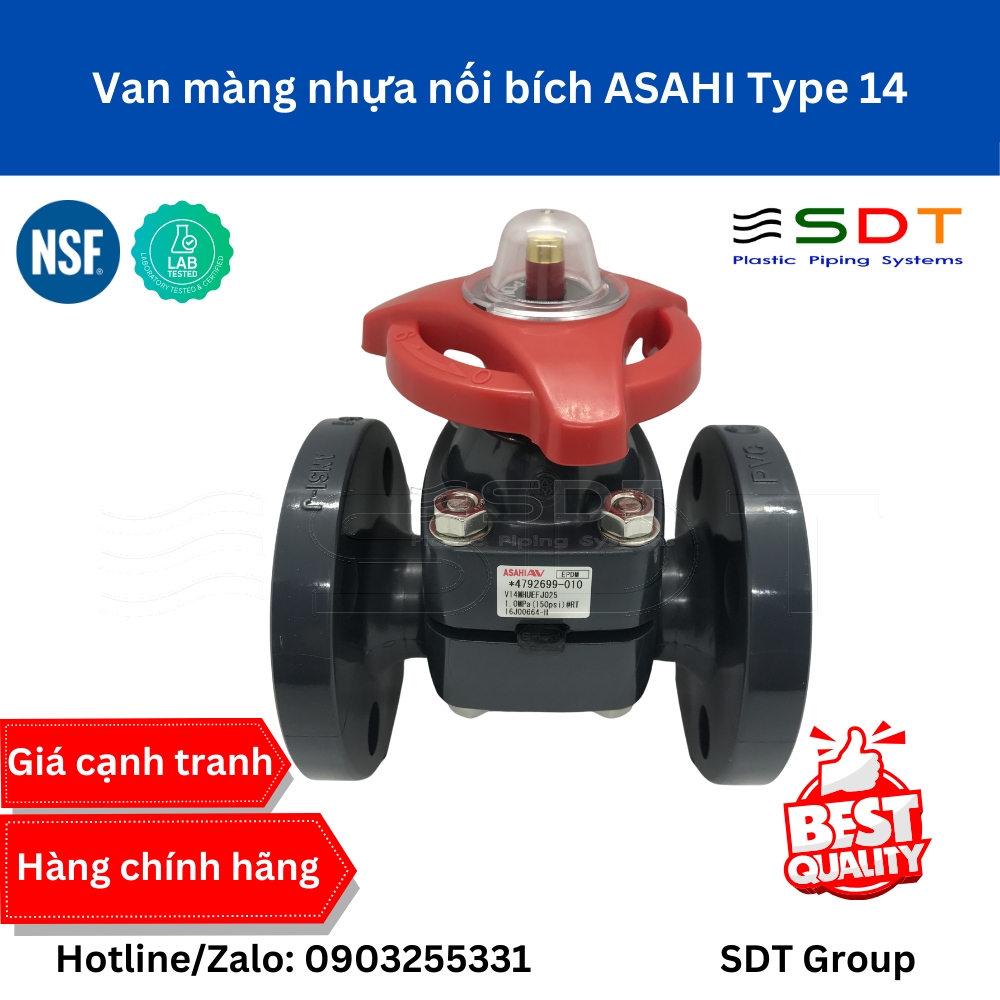

Van màng nhựa là gì?

Van màng nhựa là thiết bị sử dụng màng ngăn bằng chất dẻo đàn hồi để điều tiết lưu chất đi qua van. Van màng thường được dùng cho các hệ thống của nhà máy dược phẩm, thực phẩm, hóa chất.

SDT Group chuyên cung cấp van màng nhựa cho các hệ thống van công nghiệp. sản phẩm được nhập khẩu trực tiếp từ Nhật, có kích thước đầy đủ từ DN15- DN100, trọng lượng nhẹ, độ bên cao, dễ dàng lắp đặt

I. Giới thiệu về van màng nhựa

  Van màng nhựa (tên tiếng anh: diaphragm valve) là dòng van nhựa được sử dụng trong các quy trình sản xuất vô trùng trong các nhà máy hóa chất, dược phẩm, thực phẩm, v.v...

  Van màng nhựa sử dụng màng ngăn bằng chất dẻo để điều tiết lưu lượng dòng chảy qua van. Van màng có thể được vận hành bằng tay hoặc vận hành tự động thông qua các bộ điều khiển tự động.

  Van màng nhựa được chế tạo từ nhựa PVC, uPVC có ứng dụng hiệu quả cho quy trình có lưu chất có tính ăn mòn, bào mòn cũng như độ nhớt cao, như axit, xút, dầu nhớt…trong các nhà máy sản xuất hóa chất, phân bón, và đặc biệt van màng còn được ứng dụng rộng rãi trong các nhà máy sản xuất dược phẩm, thực phẩm.

II. Cấu tạo và cơ chế hoạt động của van màng nhựa

  Màng ngăn của van màng (diaphragm valve) hoạt động như một màng làm kín để điều chỉnh dòng chẩy do sự tiếp xúc của nó với phần chuyển động của van. Các loại van màng được dùng đối với các vật chất có tính ăn mòn hay đối với các chất cần có độ sạch cao. Khi vận hành các loại van màng không nên tác động những lực quá mạnh lúc đóng van vì điều này có thể làm kẹt màng ngăn ở trong vòng làm kín và gây hư hại màng ngăn.

III. Thông số kỹ thuật của van màng nhựa

• Kích thước van: DN15(1/2") - DN100 (4")

+ Thân van: UPVC, CPVC, PP

+ Màng: EPDM, PTFE

+ Oring: EPDM, FPM (VITON)

+ Trục van: UPVC, UPVC, PP, inox Sus304, sus316

• Gioăng làm kín: EPDM, PTFE
• Nhiệt độ:-10 ~110 độ C
• Áp suất làm việc: PN10, PN16
• Kiểu lắp: Dán keo (Rắc co)
• Môi trường: Nước, nước thải, khí, hóa chất loảng, đậm đặc
• Standard: ANSI, JIS, DIN

• Đặc điểm:

• Lưu lượng điều chỉnh gần như tuyến tính
• Dễ dàng tháo thân van khỏi hệ thống

IV. Ứng dụng của van màng nhựa

•   Van màng được sử dụng trên dịch vụ ngắt và tiết lưu cho chất lỏng, bùn và chân không / khí.
•   Con dấu đạt được bằng một màng linh hoạt, thường là chất đàn hồi, và có thể được gia cố bằng một phần kim loại. Màng được căng bởi tác động của thân / máy nén với chuyển động của lineal cho đến khi tiếp xúc được thực hiện với dấu của cơ thể.
•   Các bộ phận hoạt động của van màng được cách ly với dòng chảy. Điều này làm cho van này phù hợp với dòng chảy nhớt và cả dòng chảy nguy hiểm, mài mòn và ăn mòn vì hệ thống niêm phong của nó tránh mọi ô nhiễm đối với hoặc từ môi trường.
•   Van màng có sẵn trong nhiều loại kim loại, nhựa rắn, nhựa, cao su và lót thủy tinh. Chúng rất phù hợp để xử lý nhiều ứng dụng hóa học cả chất lỏng trong suốt cũng như chất bùn.
•   Van màng có một sử dụng mở rộng cho các ứng dụng ở áp suất thấp và chất lỏng bùn trong đó hầu hết các loại van khác bị ăn mòn hoặc bị tắc nghẽn.
• Xử lý nước, nước thải
• Công nghiệp hóa chất
• Công nghiệp môi trường
• Công nghiệp chế biến

Đặc điểm cơ bản:

CẤU TẠO:

KÍCH THƯỚC:
