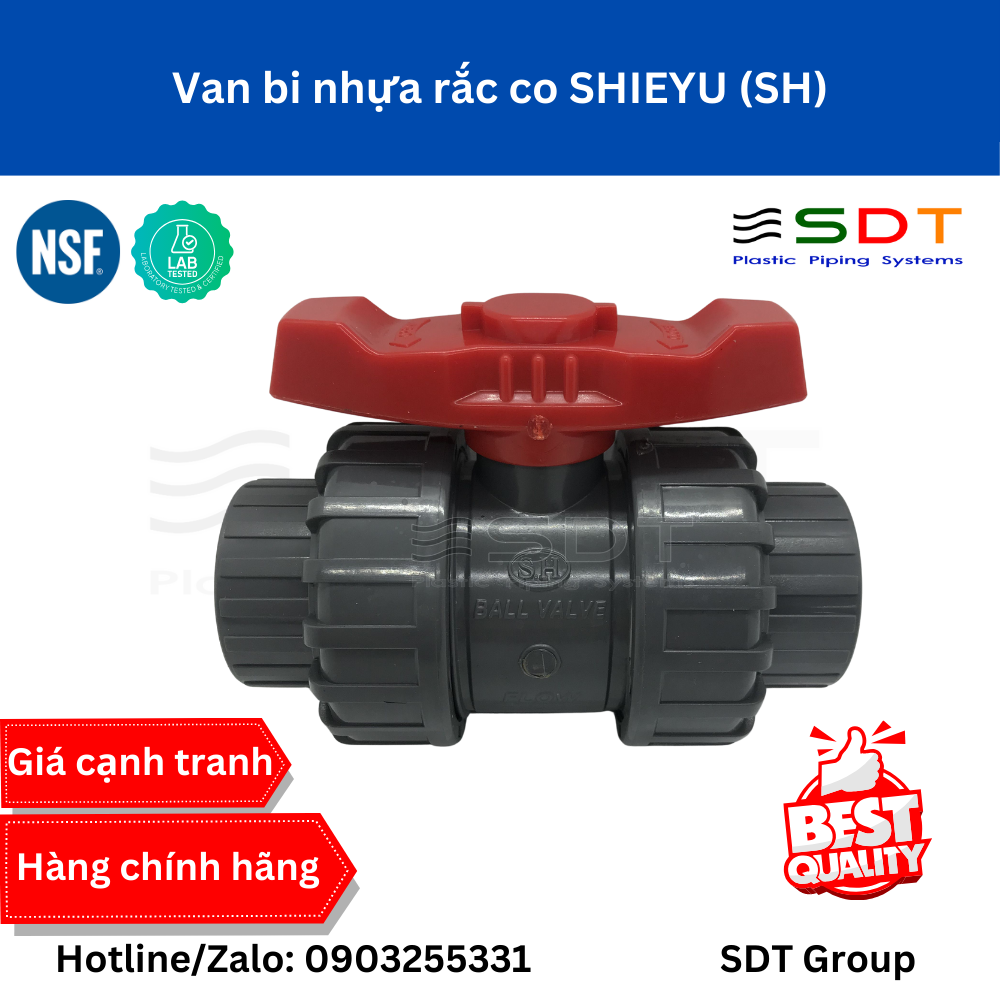

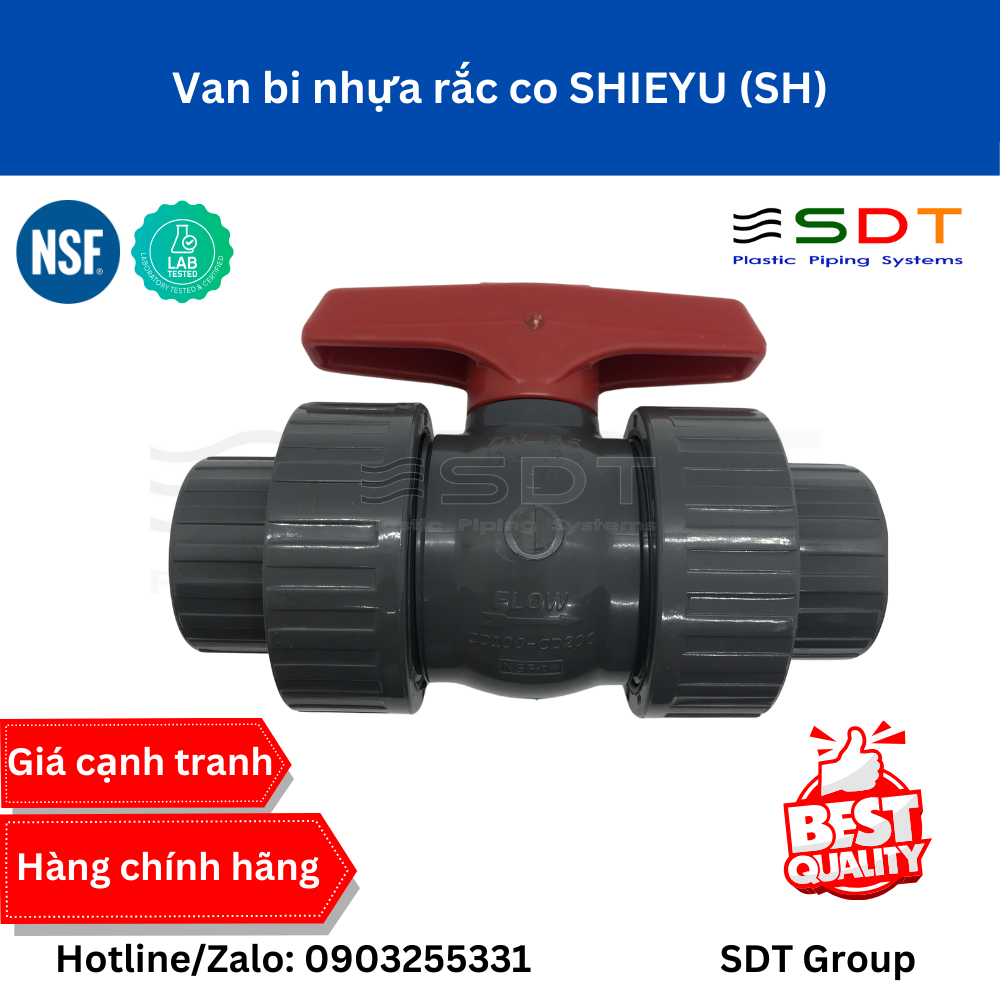

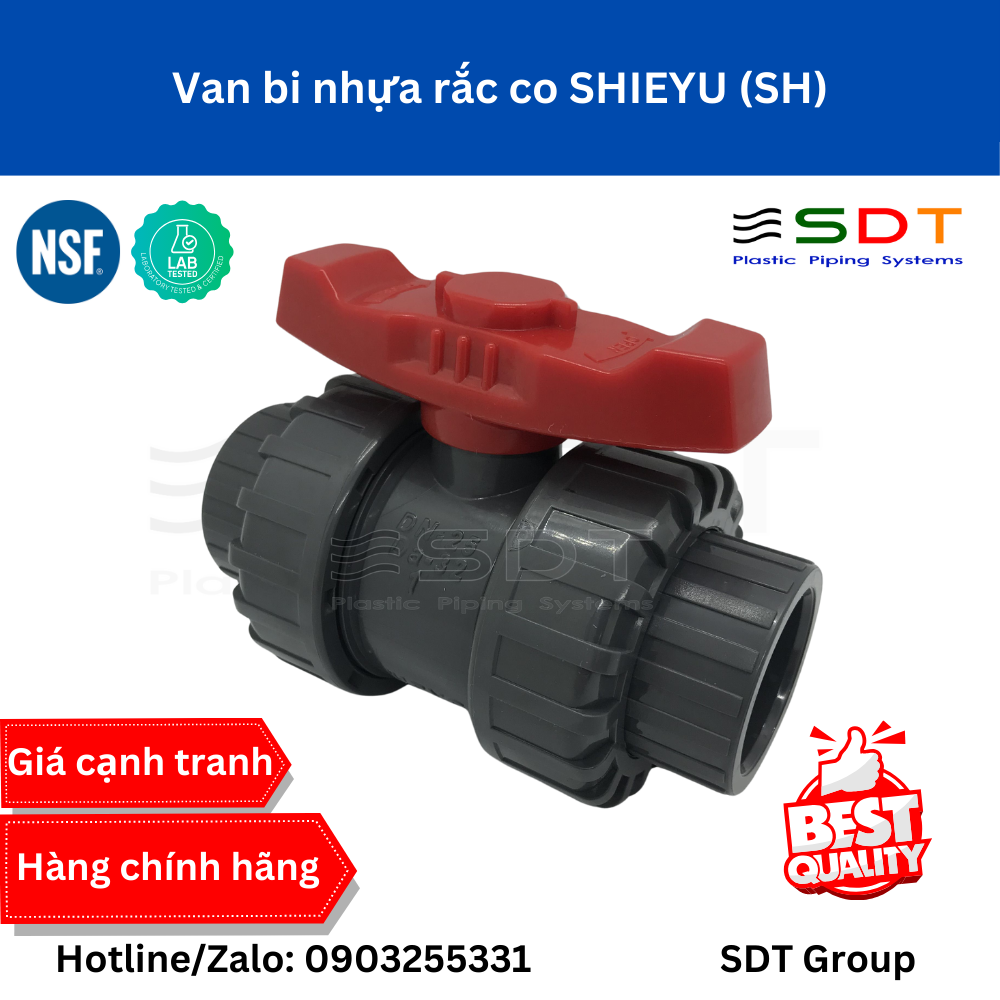

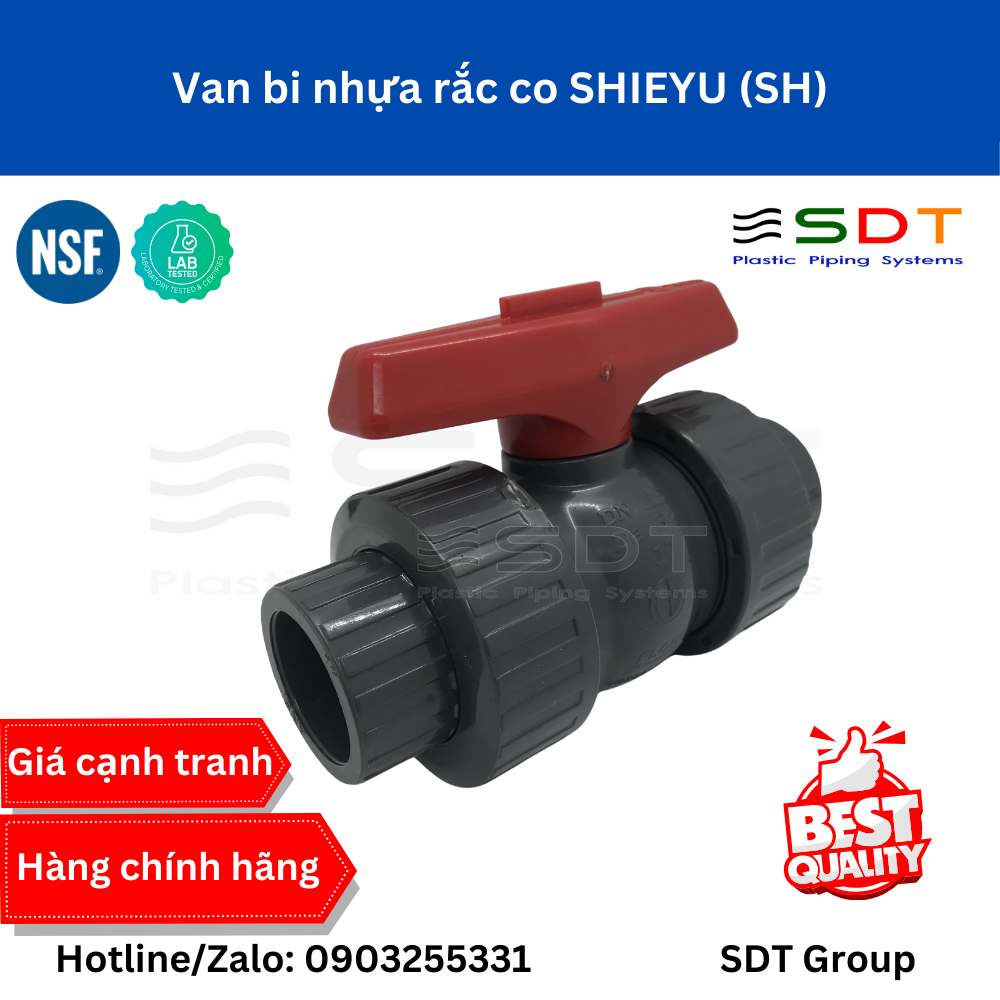

Van Bi Nhựa Rắc Co Shieyu (DFP) – Chuẩn ANSI, DIN, JIS (DN15 - DN100)
Van bi nhựa rắc co Shieyu (DFP) (tên tiếng Anh: True Union Ball Valve) là dòng van công nghiệp chuyên dụng được sản xuất bởi thương hiệu Shieyu (Dura Flow Pipe - Đài Loan). Thiết kế rắc co đôi (2 đầu rắc co) thông minh cho phép kỹ sư tháo rời hoàn toàn cụm thân van ra khỏi hệ thống đường ống để bảo trì, vệ sinh hoặc thay thế gioăng đệm mà không cần phải cắt hay dịch chuyển đường ống.
SDT Group hiện nhập khẩu và phân phối trực tiếp các dòng van bi rắc co Shieyu vật liệu uPVC, CPVC với dải kích thước hoàn chỉnh từ DN15 (1/2") đến DN100 (4"), đáp ứng tiêu chuẩn kết nối đa dạng (dán keo Socket, vặn ren NPT/PT hoặc mặt bích), đầy đủ hóa đơn VAT và chứng chỉ CO/CQ cho các công trình, nhà máy trên toàn quốc.
1. Thông số kỹ thuật chi tiết của van bi rắc co đôi Shieyu
- Thương hiệu: Shieyu (DFP)
- Xuất xứ: Đài Loan (Taiwan)
- Model tiêu biểu: SH1 (rắc co dán keo/ren), SH22 (rắc co nối bích)
- Vật liệu thân van: Nhựa uPVC, CPVC
- Vật liệu bi (Ball): uPVC, CPVC gia công tiện CNC nhẵn bóng
- Vật liệu làm kín (Seat & O-ring): Seat đệm PTFE (Teflon); O-ring EPDM hoặc FPM (Viton) chịu hóa chất cao
- Kích thước danh nghĩa: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100 (1/2" – 4")
- Áp lực làm việc danh định: PN10 – PN16 (150 PSI)
- Nhiệt độ vận hành:
- Thân uPVC: 0°C đến 45°C (tối đa 60°C ở áp suất thấp)
- Thân CPVC: 0°C đến 95°C
- Tiêu chuẩn kết nối: ANSI (ASTM), DIN (hệ Mét), JIS
- Vận hành: Tay gạt thủ công (tay gạt tích hợp ngàm khóa/tháo rắc co) hoặc gắn đế tán lắp bộ truyền động điện/khí nén
2. Bảng kích thước và quy cách chuẩn của van bi rắc co Shieyu
Dưới đây là thông số lắp đặt cơ bản của van bi rắc co uPVC Shieyu kết nối dán keo (Socket) chuẩn ANSI/DIN:
| Kích thước (DN) | Kích thước (Inch) | Đường kính ngoài ống kết nối (OD mm) | Chiều dài thân van L (mm) | Áp lực làm việc (PSI / Bar) |
|---|---|---|---|---|
| DN15 | 1/2" | 21.34 | 105 | 150 PSI / 10 Bar |
| DN20 | 3/4" | 26.67 | 120 | 150 PSI / 10 Bar |
| DN25 | 1" | 33.40 | 142 | 150 PSI / 10 Bar |
| DN32 | 1-1/4" | 42.16 | 160 | 150 PSI / 10 Bar |
| DN40 | 1-1/2" | 48.26 | 174 | 150 PSI / 10 Bar |
| DN50 | 2" | 60.32 | 198 | 150 PSI / 10 Bar |
| DN65 | 2-1/2" | 73.02 | 242 | 150 PSI / 10 Bar |
| DN80 | 3" | 88.90 | 280 | 150 PSI / 10 Bar |
| DN100 | 4" | 114.30 | 345 | 150 PSI / 10 Bar |
3. Bảng giá van bi nhựa rắc co đôi Shieyu tham khảo
Đơn giá tham khảo dành cho dòng van bi rắc co uPVC Shieyu (đệm PTFE + EPDM). Đơn giá thực tế có thể thay đổi phụ thuộc vào số lượng bóc tách công trình và tỉ giá vật tư:
| Quy cách sản phẩm | Vật liệu thân / Đệm | Đơn giá tham khảo (VNĐ/cái) | Tình trạng kho |
|---|---|---|---|
| Van bi rắc co uPVC Shieyu DN15 (1/2") | uPVC / PTFE / EPDM | 145.000 – 175.000 | Sẵn hàng |
| Van bi rắc co uPVC Shieyu DN20 (3/4") | uPVC / PTFE / EPDM | 210.000 – 255.000 | Sẵn hàng |
| Van bi rắc co uPVC Shieyu DN25 (1") | uPVC / PTFE / EPDM | 310.000 – 380.000 | Sẵn hàng |
| Van bi rắc co uPVC Shieyu DN32 (1-1/4") | uPVC / PTFE / EPDM | 450.000 – 540.000 | Sẵn hàng |
| Van bi rắc co uPVC Shieyu DN40 (1-1/2") | uPVC / PTFE / EPDM | 620.000 – 750.000 | Sẵn hàng |
| Van bi rắc co uPVC Shieyu DN50 (2") | uPVC / PTFE / EPDM | 890.000 – 1.080.000 | Sẵn hàng |
| Van bi rắc co uPVC Shieyu DN65 (2-1/2") | uPVC / PTFE / EPDM | 1.850.000 – 2.250.000 | Sẵn hàng |
| Van bi rắc co uPVC Shieyu DN80 (3") | uPVC / PTFE / EPDM | 2.950.000 – 3.550.000 | Sẵn hàng |
| Van bi rắc co uPVC Shieyu DN100 (4") | uPVC / PTFE / EPDM | 4.600.000 – 5.500.000 | Sẵn hàng |
Quý khách hàng cần báo giá van bi rắc co vật liệu CPVC (chịu nhiệt độ cao và hóa chất đậm đặc), đệm làm kín Viton (FPM) hoặc chiết khấu số lượng lớn, vui lòng liên hệ trực tiếp Hotline/Zalo: 0936168393.

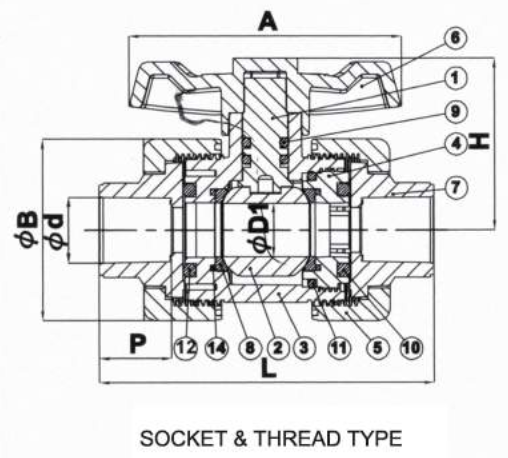

4. Cấu tạo và Ưu điểm vượt trội của van rắc co Shieyu
- Thiết kế True Union tháo lắp độc lập: Hai đầu đai ốc rắc co giúp việc lắp đặt và tháo dỡ van trở nên linh hoạt. Khi cần vệ sinh buồng van hoặc thay ron làm kín, chỉ cần vặn mở 2 đai ốc mà không ảnh hưởng đến độ dài hay vị trí của hệ thống đường ống xung quanh.
- Độ kín khít tuyệt đối: Đệm làm kín bi bằng PTFE (Teflon) nguyên chất cho hệ số ma sát cực thấp, giúp đóng mở nhẹ tay và chống rò rỉ lưu chất. Kết hợp cùng vòng đệm O-ring cao su tổng hợp EPDM hoặc Viton (FPM) có tính đàn hồi cao và chống oxy hóa mạnh.
- Tay gạt đa năng thông minh: Tay gạt van được thiết kế ngàm chuyên dụng có thể tháo rời và dùng trực tiếp làm cờ lê để tăng chỉnh độ siết của vòng ép đệm bi bên trong van mà không cần dụng cụ chuyên biệt.
- Kháng hóa chất toàn diện: Thân nhựa đúc nguyên khối dày dặn, hoàn toàn không bị ăn mòn rỉ sét bởi dung dịch muối, axit, kiềm hay môi trường ẩm ướt ven biển.
5. Ứng dụng phổ biến trong công nghiệp
- Hệ thống xử lý nước sạch & Nước thải: Nhà máy xử lý nước thải công nghiệp xi mạ, dệt nhuộm, trạm cấp nước tinh khiết RO/DI và bể khử khoáng.
- Công nghiệp hóa chất & Bán dẫn: Đường ống dẫn axit loãng, bazo, hóa chất tẩy rửa bề mặt kim loại và dung dịch ăn mòn.
- Hồ bơi & Nuôi trồng thủy sản công nghệ cao: Kiểm soát và ngắt dòng nước biển, nước lọc tuần hoàn với độ mặn cao mà van kim loại dễ bị gỉ sét.
6. Hướng dẫn lắp đặt và sử dụng an toàn
- Tháo cụm thân trước khi dán keo: Khi thi công dán keo đầu rắc co vào ống nhựa, phải tháo rời thân van và đệm làm kín ra ngoài. Không dán keo khi thân van còn gắn liền vì hơi keo dung môi hoặc keo thừa chảy vào trong sẽ làm cháy đệm PTFE hoặc dính chết quả bi.
- Lưu hóa mối nối: Chờ mối dán keo khô hoàn toàn (tối thiểu 12–24 giờ) rồi mới lắp lại thân van vào giữa 2 đầu rắc co.
- Lực siết vừa tay: Dùng tay siết chặt đai ốc rắc co. Tránh dùng mỏ lết răng hoặc đòn bẩy siết quá lực làm nứt vỡ ren nhựa.
7. Câu hỏi thường gặp (FAQ)
Nên chọn van bi rắc co vật liệu uPVC hay CPVC?
Đối với nước thường, nước thải sinh hoạt và hóa chất nồng độ thấp ở nhiệt độ dưới 45°C–60°C, thân uPVC là phương án tiết kiệm chi phí tối ưu. Với môi trường hóa chất đậm đặc hoặc nhiệt độ làm việc từ 60°C đến 95°C, bắt buộc phải sử dụng van bi rắc co vật liệu CPVC để chống co ngót và nứt vỡ thân van.
Van bi rắc co Shieyu có lắp được bộ điều khiển điện hoặc khí nén không?
Có. Van bi Shieyu được thiết kế theo tiêu chuẩn tán ISO 5211 (tùy phiên bản), cho phép tháo bỏ tay gạt thủ công và gắn trực tiếp đầu điều khiển điện (24V, 220V) hoặc bộ truyền động khí nén tác động đơn/kép để tự động hóa quy trình đóng mở.
Mua van Shieyu tại SDT Group có được cung cấp tài liệu kỹ thuật không?
Tất cả sản phẩm van Shieyu do SDT Group phân phối đều đi kèm bản vẽ kỹ thuật chi tiết (TDS), chứng chỉ nguồn gốc xuất xứ (CO), chứng nhận chất lượng xuất xưởng (CQ) và chính sách bảo hành chính hãng đổi mới nếu có lỗi từ nhà sản xuất.
Thông tin liên hệ mua hàng & Hỗ trợ kỹ thuật:
CÔNG TY TNHH THƯƠNG MẠI DỊCH VỤ SDT (SDT GROUP)
Hotline / Zalo: 0936168393
Website: sdtgroup.vn
Van bi SHIEYU đa dạng chủng loại, kích thước, phù hợp nhiều tiêu chuẩn cho hệ thống:
| STT | Sản Phẩm |
| 1 | Van Bi nhựa UPVC/CPVC SCH80 size 1/2" (DN15) |
| 2 | Van Bi nhựa UPVC/CPVC SCH80 size 3/4" (DN20) |
| 3 | Van Bi nhựa UPVC/CPVC SCH80 size 1" (DN25) |
| 4 | Van Bi nhựa UPVC/CPVC SCH80 size 1-1/4" (DN32) |
| 5 | Van Bi nhựa UPVC/CPVC SCH80 size 1-1/2" (DN40) |
| 6 | Van Bi nhựa UPVC/CPVC SCH80 size 2" (DN50) |
| 7 | Van Bi nhựa UPVC/CPVC SCH80 size 2-1/2" (DN65) |
| 8 | Van Bi nhựa UPVC/CPVC SCH80 size 3" (DN80) |
| 9 | Van Bi nhựa UPVC/CPVC SCH80 size 4" (DN100) |
Ứng dụng Van Bi nhựa UPVC/CPVC SCH80:
- Van Bi nhựa UPVC/CPVC SCH80:Van đường ống hóa chất
- Van Bi nhựa UPVC/CPVC SCH80:Van xử lý nước công nghiệp và nước thải
- Van Bi nhựa UPVC/CPVC SCH80:Van trong các ứng dụng bán dẫn, điện tử
- Van Bi nhựa UPVC/CPVC SCH80:Nhà máy nhiệt điện
- Van Bi nhựa UPVC/CPVC SCH80:Bể bơi, nuôi trồng thủy sản
- Van Bi nhựa UPVC/CPVC SCH80:Công nghiệp khai khoáng
Các loại Ball Valve do Shieyu (S.H) sản xuất:
- True Union Ball Valve – CK Series
- Safety Block True Union Ball Valve (New) - CA Series
- Safety Block (True Union) Ball Valve - CB Series
- True Union (Double Union) Ball Valve - CD Series
- True Union Safety Block Ball Valve With Mounting Pads - CH Series
- True Union Ball Valve (Butt Welding Type) - CW100
| NomSize | Test pressure | Working press (Ib/in2) |
| DN-Inch | (Ib/in2) | |
| DN10 (3/8") | 353 | 235 |
| DN15 (1/2") | 353 | 235 |
| DN20 (3/4") | 353 | 235 |
| DN25 (1") | 353 | 235 |
| DN32 (1-1/4") | 353 | 235 |
| DN40 (1-1/2") | 353 | 235 |
| DN50 (2") | 353 | 235 |
| DN65 (2-1/2") | 235 | 150 |
| DN80 (3") | 235 | 150 |
