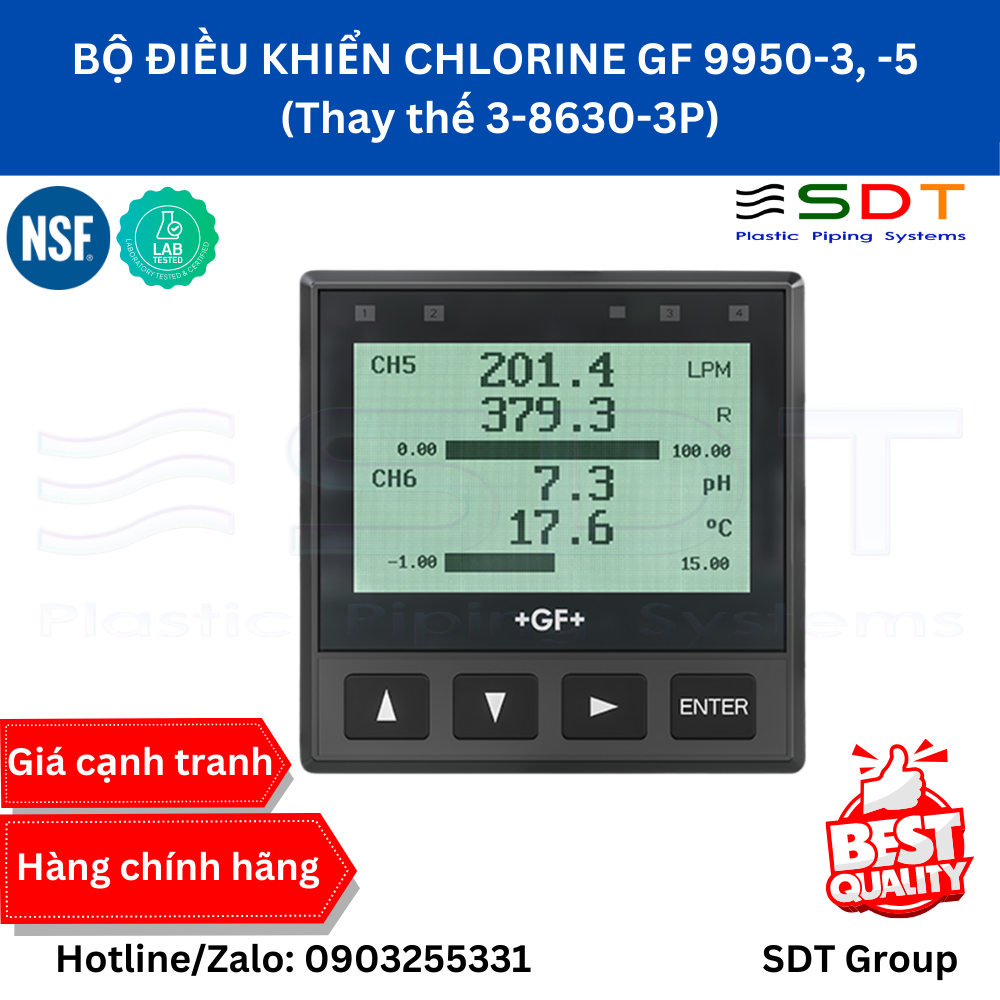

BỘ ĐIỀU KHIỂN CHLORINE GF 9950-3, -5 (Thay thế 3-8630-3P)

Thương hiệu GF Tình trạng Liên hệ

Giá:

0₫

Số lượng:

BỘ ĐIỀU KHIỂN CHLORINE GF 9950-3, -5 (Thay thế 3-8630-3P)

Giá bán:

0₫

Liên hệ đặt hàng 0903255331

Thông tin sản phẩm
Tài liệu kỹ thuật

BỘ ĐIỀU KHIỂN CHLORINE GF 9950-3, -5 (Thay thế 3-8630-3P)

Bộ điều khiển Chlorine 9950-3 là bộ điều khiển 2 kênh có thể dùng với 2 cảm biến trên cùng 1 thiết bị. Các loại cảm biến tương thích với 9950-3 là GF Free Chlorine (FCl), Chlorine Dioxide (ClO₂) và pH.

Phần mềm của 9950-3 tích hợp với bộ điện thông minh (smart electronics) kết nối với cảm biến Chlorine (FCl, ClO₂) và điện cực pH sẽ đem lại kết quả đo chính xác theo thời gian thực.

Bao gồm khả năng hỗ trợ hiệu chỉnh được cải thiện bởi nhãn dán thời gian tự động để thành công khi hiệu chỉnh 1 điểm với điện cực Chlorine và hỗ trợ hiệu chỉnh hai điểm với điện cực pH. Người dùng có thể nhập ngày hiệu chỉnh kế tiếp và 9950-3 sẽ hiển thị lời nhắc và sáng đèn nền màu đỏ để cảnh báo nhắc nhở người dùng khi đến ngày cần hiệu chỉnh.

Chế độ rơle “Bảo vệ hóa chất” (Chemical Guard) mới dành cho clo tự do đảm bảo rằng liều lượng thích hợp của chất oxy hóa và hóa chất điều chỉnh độ pH được phân phối một cách an toàn và chính xác. Khi chế độ “Bảo vệ Hóa chất” được chọn, việc kiểm soát và điều chỉnh độ pH luôn được ưu tiên hơn so với việc định lượng hóa chất oxy hóa có nồng độ phụ thuộc vào độ pH.

9950-3 tiêu chuẩn gồm Mô-đun Rơle 3-9950.393-3, bao gồm bốn đầu vào nhị phân và hai rơle cơ học. Đầu vào nhị phân #1 được dành riêng cho đầu vào công tắc dòng chảy bên ngoài, cho phép truy cập vào chế độ rơle mới "Chemical Guard" để vô hiệu hóa rơle khi không có dòng chảy qua hệ thống. 9950-3 cũng hỗ trợ các mô-đun rơle -1 và -2 không có công tắc dòng chảy hoặc “Chemical Guard".

3-9950-3 cũng có tiêu chuẩn với bốn đầu ra 4 đến 20 mA. Mô-đun Modbus 3-9950.395-M tùy chọn giúp việc thêm bộ điều khiển / bảng điều khiển GF Clo vào mạng truyền thông mới hoặc hiện có rất đơn giản.

Các tính năng:

Một công cụ cho nhiều loại cảm biến khử trùng:

Free Chlorine

Chlorine dioxide

Hỗ trợ đa ngôn ngữ Tiếng Trung giản thể, tiếng Anh, tiếng Pháp, tiếng Đức, tiếng Ý và tiếng Tây Ban Nha;
Hai loại cảm biến khác nhau có thể được tích hợp trong 1 thiết bị;
Chế độ Chemical Guard (đối với clo tự do): là dạng phần mềm điều khiển các hoạt động của rơle để cung cấp các hóa chất oxy hóa và điều chỉnh pH một cách an toàn;
Ngắt công tắc dòng chảy để tắt báo động và định lượng hóa chất khi không có dòng chảy vào hệ thống;
Hỗ trợ tới 4 đầu ra 4-20mA vòng lặp tiêu chuẩn (2 ở khối cơ bản, 2 mô đun lựa chọn thêm);
Có cổng USB để nâng cấp chương trình cơ sở hiện trường bằng USB Flash Drive tiêu chuẩn;
Có mô đun Modbus để kết nối giao thức Serial RS485 cho mạng điều khiển tự động.

Các ứng dụng:

Phân phối nước
Nước ngầm
Nước mặt
Các ứng dụng làm mát nước hệ thống điều hòa không khí
Thực phẩm và đồ uống
Hồ bơi
Công viên nước

Các thông số kỹ thuật:

Tổng quan
Số lượng kênh đầu vào	Hai kênh
Vỏ và hiển thị
Vật liệu vỏ	PBT
Mặt hiển thị	Kính chống vỡ
Bàn phím	4 nút, cao su silicone đúc
Hiển thị	Màn hình tinh thể lỏng kiểu ma trận điểm
Các chỉ số	Hai biểu đồ thanh kỹ thuật số nằm ngang, bốn đèn LED chỉ báo trạng thái rơle
Tần suất cập nhật	1 giây
Độ tương phản màn hình LCD	5 mức cài đặt
Kích thước lắp đặt	Chuẩn DIN ¼”
Lắp đặt
Gắn tủ điện	¼” DIN, có gờ ở bốn mặt để gắn bảng điều khiển kẹp bên trong bảng điều khiển, bao gồm cả miếng đệm silicon
Treo tường	Vỏ gắn tường (phụ kiện bán riêng)
Thông số hoạt động
Độ chính xác của hệ thống	Phụ thuộc vào điện cực
Phản hồi của hệ thống	Phụ thuộc vào điện cực. Bộ điều khiển bổ sung thêm tối đa 150ms độ trễ vào bộ điện của cảm biến
	Thời gian cập nhật tối thiểu là 500 ms
	Phản hồi của hệ thống được điều chỉnh bởi tốc độ hiển thị, trung bình đầu ra
Yêu cầu về nguồn cấp
Điện áp DC (3-9950-3, 3-9950-5)	24 VDC danh định (12 đến 32 VDC, có thể điều chỉnh ±10%), bộ nguồn được chứng nhận UL60950-1 hoặc UL61010-1 được xếp hạng để có thể hoạt động ở cao độ 4.000 m (13.123 ft)
Thông số đầu vào cảm biến
Cảm biến kỹ thuật số (S3L)	Serial ASCII, TTL level, 9600 bps
Độ chính xác	± 0,5% sai số đọc tối đa @ 25 °C
Độ phân giải	1 μs
Độ lặp lại	± 0,2% giá trị đọc
Loại đầu vào
	Đầu vào Clo (FCl/ClO2) thông qua đầu ra Kỹ thuật số (S3L) từ 2650 Amperometric Electronics
	Đầu vào pH thông qua đầu ra Kỹ thuật số (S3L) từ 2751-7 pH Electronics
Chủng loại cảm biến	Chlorine và pH
Đầu vào Nhị phân (3-9950.393-3)
Khoảng điện áp đầu vào (không gây hư hại)	-5 VDC đến 30 VDC (Không hoạt động dưới 0 VDC)
Dòng điện tối đa	6.0mA
Điện áp tối đa	30 VDC
Điện áp đầu vào tối đa cho tín hiệu “Tắt” (thấp hoặc “0”)	1.5 VDC
Điện áp đầu vào tối thiểu cho tín hiệu “Bật” (cao hoặc “1”)	3.0 VDC
Dòng rút tối đa cho tín hiệu “0” (thấp)	≤ 500 μA DC
Dòng rút tối thiểu cho tín hiệu “1” (cao)	500 μA
Dòng điện thông thường cho tín hiệu “1” (cao)	6.0 mA tại 30 VDC
	4.8 mA tại 24 VDC
	2.4 mA tại 12 VDC
	1.0 mA tại 5 VDC
Thông số vòng lặp dòng điện
Đầu ra vòng lặp dòng điện	ANSI-ISA 50.00.01 Lớp H (Thụ động, yêu cầu điện áp bên ngoài)
Nhịp độ	3,8 đến 21 mA Có thể điều chỉnh, có thể đảo ngược
Độ chính xác	Tối đa ± 32 μA. lỗi @ 25 °C @ 24 VDC
Mức Zero	Mức 4.0 mA khi xuất xưởng; người dùng có thể lập trình từ 3.8 đến 5.0 mA
Toàn dải	Mức 20.0 mA khi xuất xưởng; người dùng có thể lập trình từ 19.0 đến 21.0 mA
Đầu ra Analog	2 đầu ra thụ động
Dải hiển thị
Chlorine tự do (FCl)	0 đến 20 ppm
Chlorine Dioxide (ClO₂)	0 đến 2 ppm
pH	-1.00 đến 15.00 pH
Nhiệt độ pH	-99°C đến 350°C
