Pressure relief valve (RV) là gì - Phân biệt van xả áp và van giảm áp

Rất nhiều khách hàng có nhu cầu tìm mua van áp lực, nhưng lại không biết chính xác mình cần van xả áp hay van giảm áp. Hãy tham khảo ngay bài viết sau đây để biết pressure relief valve là gì và lựa chọn.

1. Van xả áp - Pressure relief valve là gì?

Đầu tiên ta phân tích rõ:

Pressure là gì? Nó được hiểu là áp lực, áp suất, sức ép [1]

Còn relief valve là gì? Nó là valve dùng để giảm nhẹ đi, giảm bớt [2]

Từ [1] và [2] ta có, van xả áp (Pressure Relief Valve hay RV Van) là loại van an toàn được sử dụng để kiểm tra hoặc giới hạn áp suất trong hệ thống vỡ do quá tải.

 Áp lực được giảm bớt bằng cách cho phép chất lỏng được điều áp được dùng nhiều trong hệ thống với chức năng giảm (xả) áp suất trong hệ thống khi áp suất tăng đột biến lớn hơn giá trị định mức, nhằm bảo vệ hệ thống không bị phá chảy từ một lối đi phụ ra khỏi hệ thống.

 Để phục vụ cho hệ thống sử dụng bơm chất lỏng, van Eco cũng thiết kế van điều chỉnh áp suất nước tự động. Với cơ chế điều khiển kích hoạt, Eco pressure relief valve duy trì áp lực hệ thống tương đối ổn định khi dòng chảy thay đổi. Các đặc trưng của valve Eco phải kể đến như sau:

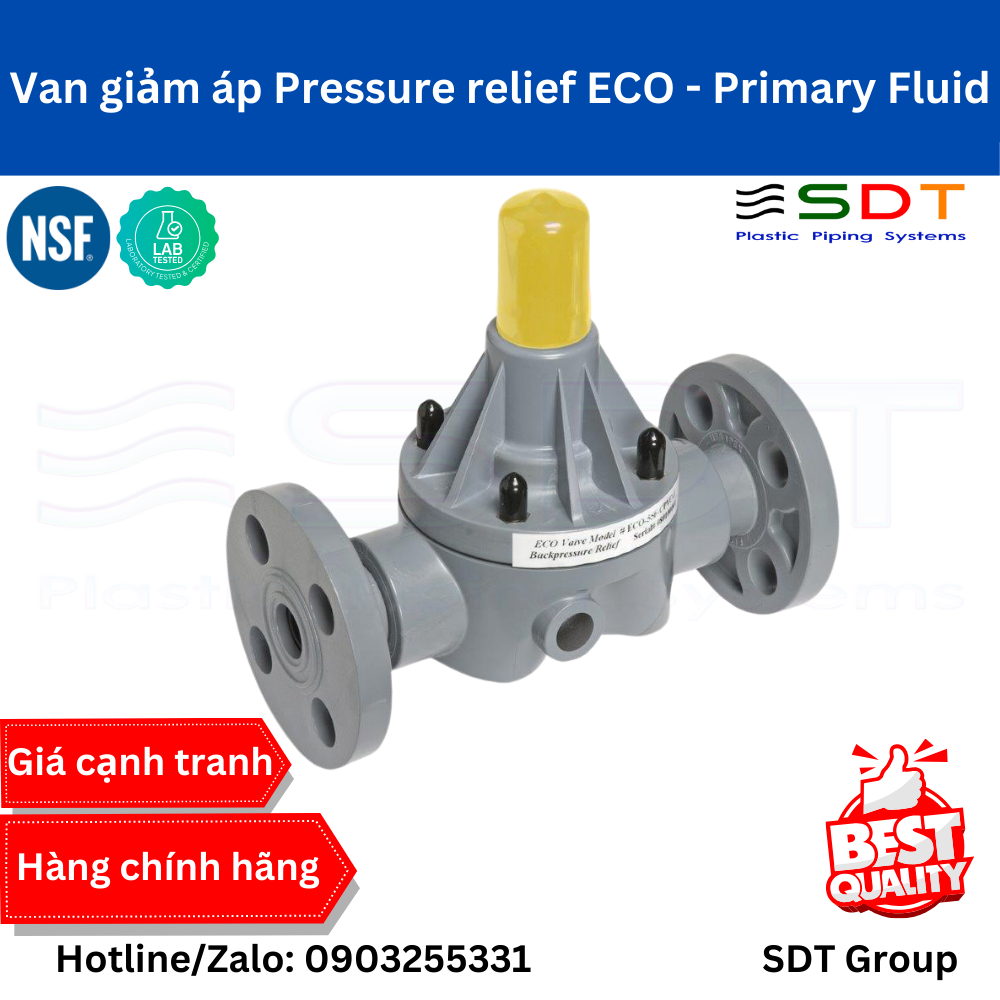

- Có 4 kiểu kết nối valve để lựa chọn: Dán keo, nối ren, rắc co và bích.

- Có thể lắp đặt valve theo hướng tùy chọn

- Điều khiển pressure chính xác

- Không cần phải xả không khí mắc kẹt trong buồng màng ngăn

- Một cụm pilot valve cung cấp cài đặt áp lực “set pressure” cho các đầu ra áp lực điều chỉnh từ 50 đến 150 psig

 Nguyên lý hoạt động của van xả áp nước Eco

Van xả áp nước Eco thường được lắp đặt theo cấu hình kiểu T, sau bơm và trước van một chiều của hệ thống.

Nguyên lý hoạt động van xả áp

 Khi van xả áp lực nước mở, chất lỏng được điều áp sẽ chảy từ một lối đi phụ ra khỏi hệ thống giúp giảm áp cho bồn nước, giúp hệ thống duy trì được áp lực đặt trước mong muốn.

Trong các trường hợp mà hệ thống cần tạm ngừng hoạt động, van xả áp lực nước sẽ được mở hoàn toàn để giải phóng 100% công suất của máy bơm .

Van một chiều sau đó đóng lại, cách ly hệ thống khỏi máy bơm giúp máy bơm tắt an toàn, giảm nguy cơ rủi ro cho hệ thống. Khi máy bơm tắt, van điều chỉnh áp suất nước từ từ đóng lại.

Phân biệt van xả áp (Pressure Relief Valve) với van giảm áp (Pressure Reducing Valve)

Có rất nhiều người nhầm lẫn 2 loại valve này hoặc tưởng chúng là một bởi chúng có cơ chế hoạt động và chức năng tương tự nhau. Nếu các bạn không chú ý, ngay cả khi tra cứu thông tin về cả 2 cũng rất dễ lầm tưởng cả 2 cả 2 là một vì định nghĩa chúng đều là van điều chỉnh áp suất nước.

 Vậy van xả áp và van giảm áp khác nhau ở chỗ nào?

Như đã nói bên trên, van xả là loại van an toàn chỉ mở khi áp suất trong hệ thống tăng đột biến lớn hơn giá trị định mức bảo vệ hệ thống.

Còn van giảm áp hạ áp suất phần tử phía sau nó xuống mức yêu cầu. Ví dụ khi trong hệ thống thủy lực chỉ có một bơm nguồn cung cấp một áp suất định mức chung cho hệ thống là 120 bar. Tuy nhiên trong hệ thống lại có phần tử thủy lực làm việc ở áp suất định mức khác thấp hơn, là 70 Bar. Khi đó người ta sử dụng van giảm áp trước phần tử này để hạ áp suất xuống mức yêu cầu.

Như vậy ta dễ dàng nhận thấy Pressure Relief Valve chỉ hoạt động khi có điều kiện nhất định, còn Pressure Reducing Valve sẽ hoạt động thường xuyên để duy trì hệ thống.

Miêu tả:
Xả áp/duy trì áp suất/chống thẩm thấu ngược (Syphon/xi phông)

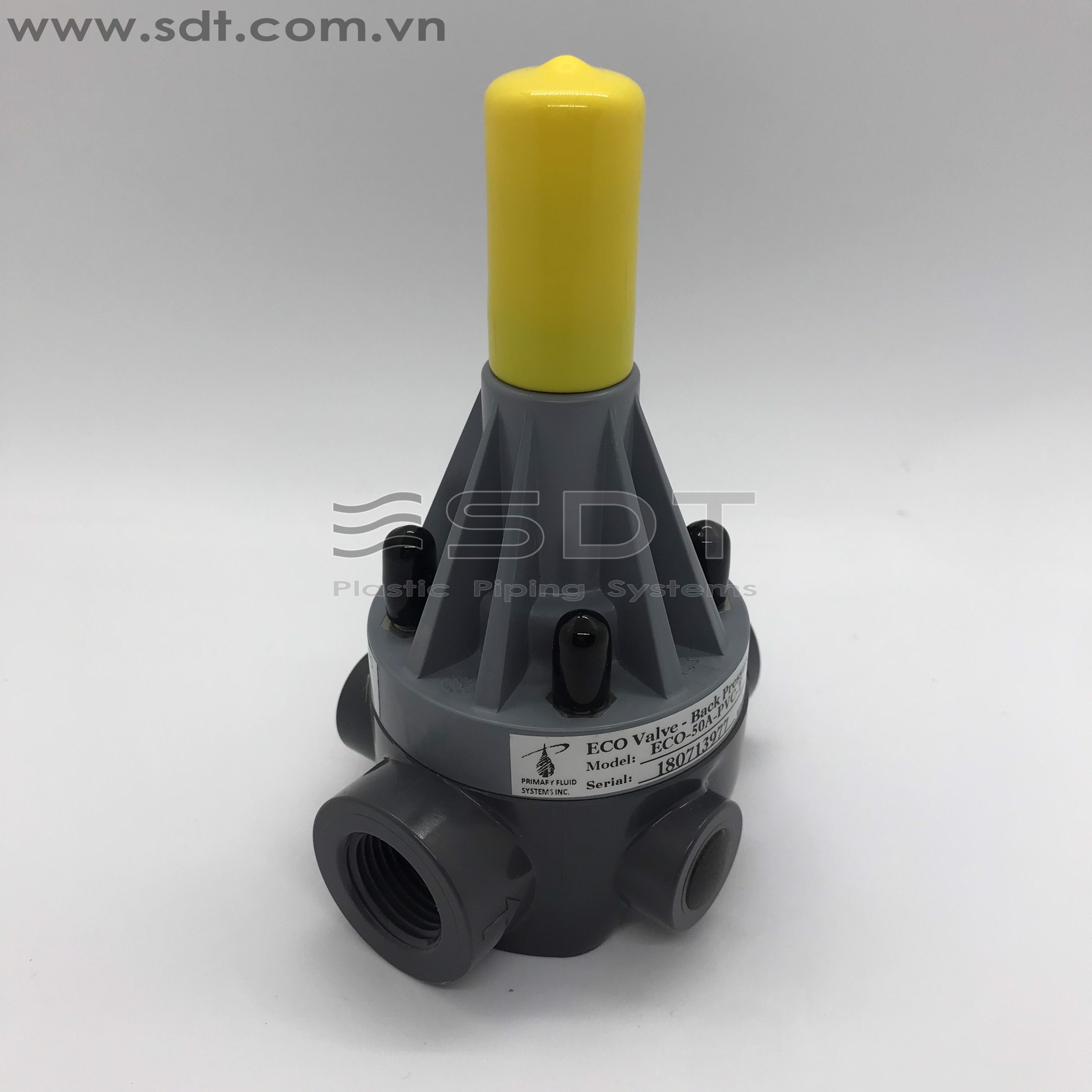

Van ECO là kiểu nằm ngang có kiểu cơ thể hai cổng/áp suất duy trì áp suất được thiết kế để cung cấp và kiểm soát áp suất liên tục ở phía đầu của máy bơm. Van Eco hỗ trợ chỗ lắp thích hợp của cụm van một chiều và làm đầy chính xác buồng vỏ máy bơm cho máy bơm chạy hiệu quả và chính xác hơn. (Áp suất mặc định là @ 50 psig / 345kpa)

Giảm áp suất
Van ECO cũng được thiết kế để sử dụng làm van giảm áp lực 2 cổng để giúp bảo vệ mặt xả của bơm khỏi sự cố hệ thống do áp suất quá mức do đóng chặn hoặc đóng van tình cờ ở phía hạ lưu của máy bơm. (Áp suất mặc định là @ 50 psig / 345kpa)

Đặc trưng
• Không có bộ phận chuyển động trong buồng ướt; sự lựa chọn vượt trội cho các ứng dụng chất lỏng có cặn bẩn
• Khả năng lưu lượng cao với giảm áp suất thấp hơn
• Vật liệu thân van tùy chọn
• Nắp được mã hóa màu cho biết kích thước
• Kích thước từ 1/4, đến 4 (DN 8 đến DN 100)

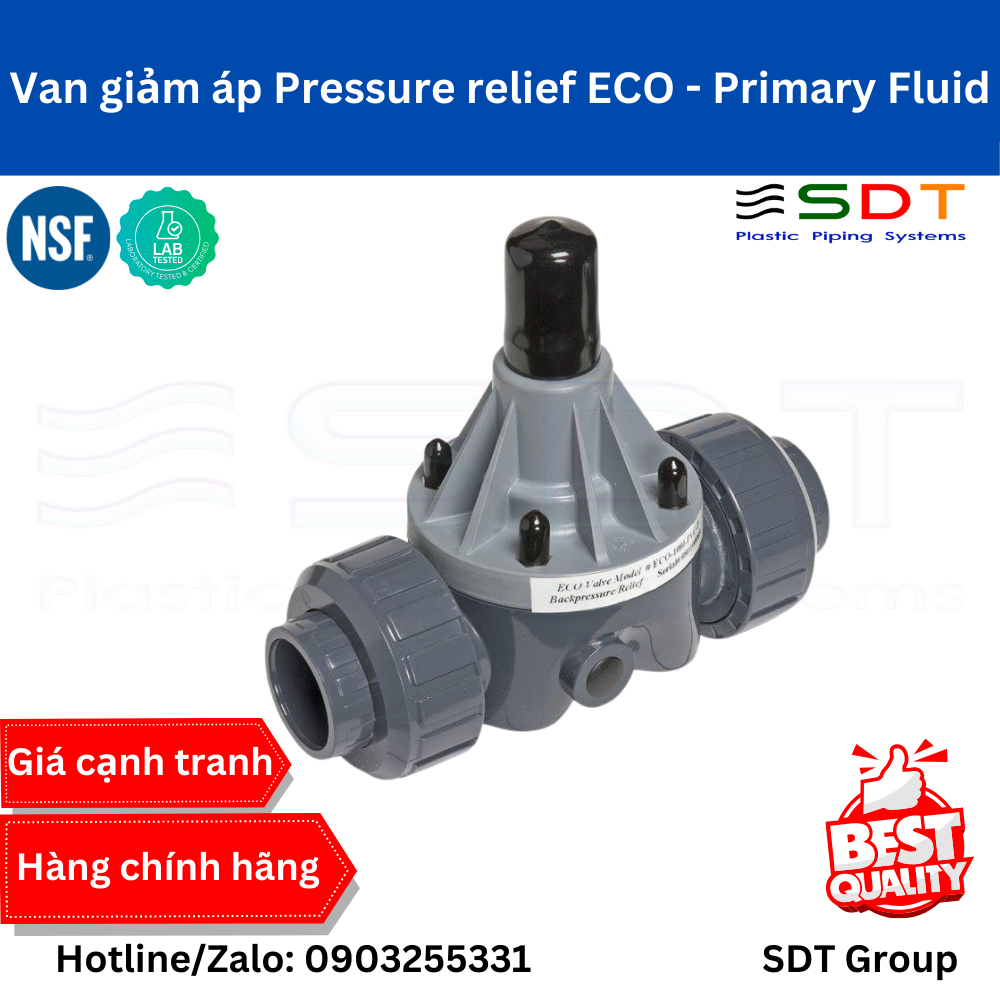

• 10 cấu hình: Dán keo, nối ren, rắc co và bích.
• Thiết kế khuôn phun với ít bộ phận chuyển động hơn
• Phạm vi nhiệt độ môi trường cao

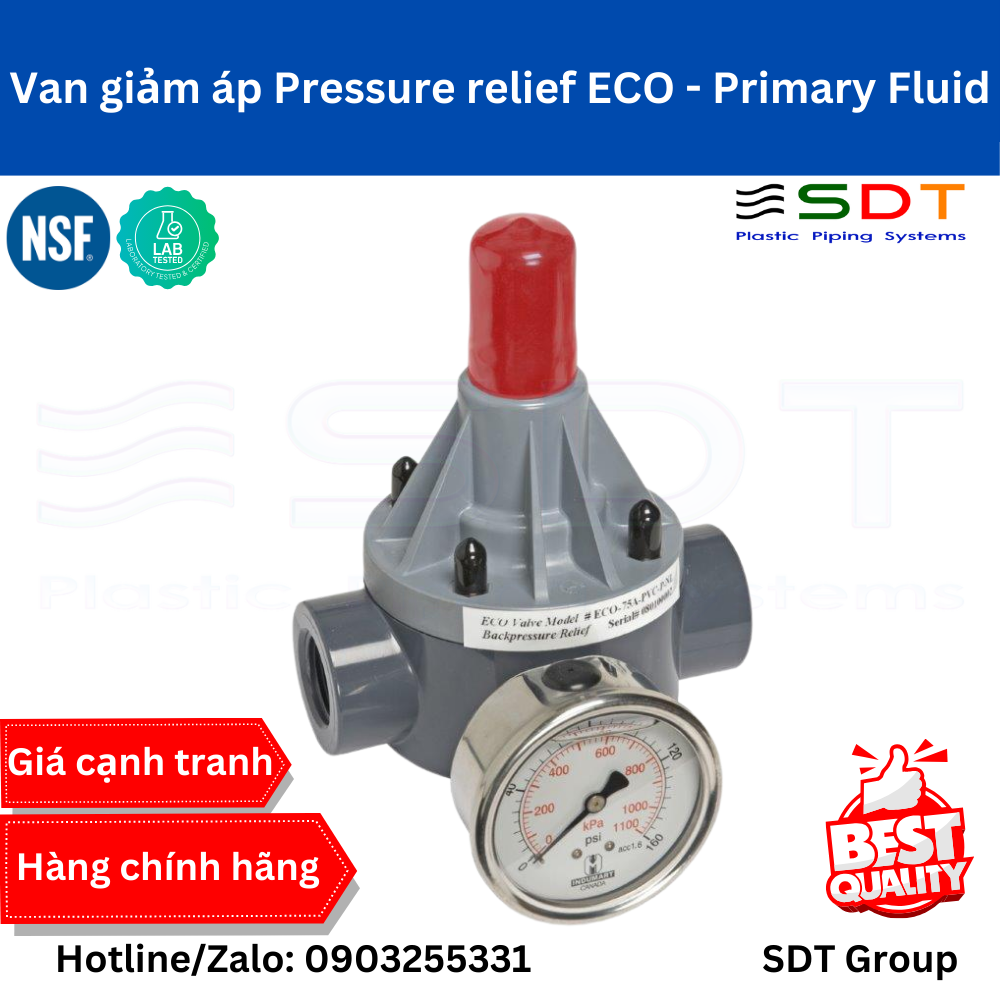

• Cổng đo có sẵn theo một trong hai hướng lưu lượng

Lý tưởng cho máy bơm đo/ứng dụng dùng môi trường chất hóa học

Được thiết kế cho tuổi thọ lâu dài và dễ dàng lắp đặt và bảo trì

Bảo hành 3 năm.
