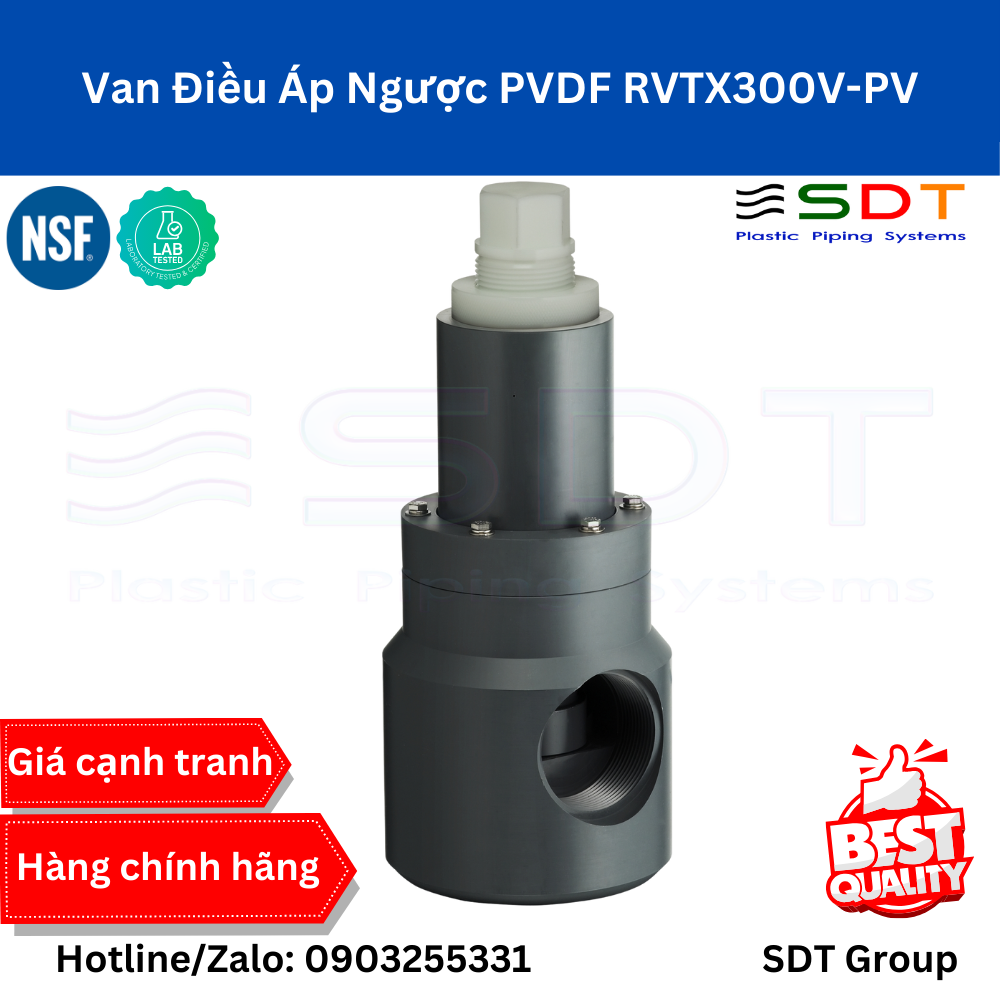

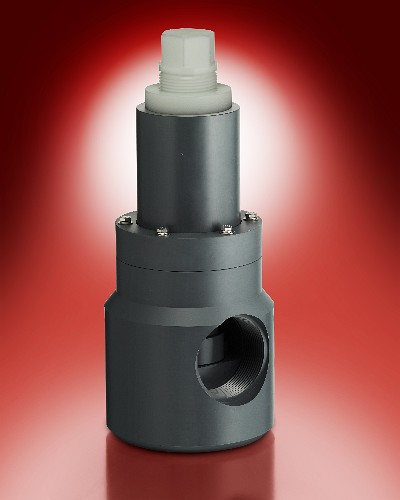

Van Điều Áp Ngược RVTX300V-PV - Plast-O-Matic – Giải Pháp Điều Áp Chính Xác, Hiệu Suất Cao Cho Môi Trường Ăn Mòn

Series RVTX là dòng van điều áp ngược/van relief góc 90° hiệu suất cao, thiết kế đặc biệt cho các hệ thống chất lỏng ăn mòn, tinh khiết hoặc môi trường công nghiệp khắt khe. Với cấu trúc Heavy Duty Angle Pattern, van cung cấp khả năng vận hành ổn định, chính xác và tuổi thọ lâu dài.

1. Vật liệu chế tạo và kích thước

• Chất liệu thân: PVC (Geon®), CPVC (Corzan®), Polypropylene tự nhiên, PVDF (Kynar®)
• Kích thước tiêu chuẩn: 3 inch (3"), ren NPT hoặc tùy chọn mặt bích
• Loại van: Relief/Back Pressure/Bypass Regulator

2. Cấu tạo bên trong – Thiết kế chống ăn mòn tối ưu

• Thân van đúc nguyên khối, thiết kế cứng cáp, kiểu thân "solid body" cho tất cả model sau năm 2007 (trừ CPVC)
• Trục van bằng PVC đặc, kết hợp vòng đệm trượt PTFE giảm ma sát
• Màng đàn hồi dạng cuộn (rolling diaphragm) tăng độ nhạy khi phản ứng với áp suất thay đổi
• Lò xo Inox 316 bên ngoài môi chất, tránh ăn mòn – tùy chọn phủ Xylan chống hóa chất
• Chốt điều chỉnh & khóa bằng HDPE chịu lực cao
• Ron làm kín: FKM hoặc EPDM, thay đổi theo ứng dụng

3. Nguyên lý hoạt động

Van hoạt động dựa trên chênh lệch áp suất, giữ áp đầu ra ổn định hoặc bảo vệ hệ thống bằng cách mở van khi áp suất vượt ngưỡng cài đặt. Khi áp suất giảm dưới ngưỡng, van tự động đóng lại bằng cơ chế màng đàn hồi, cho độ kín khí tuyệt đối.

4. Đặc điểm nổi bật

• Dải áp suất rộng: 5 – 100 PSI (0.4 – 8.0 BAR), điều chỉnh vô cấp
• Lưu lượng cực đại: lên đến 200 GPM – thiết kế cho hệ thống công suất lớn
• Van hoạt động mượt, không kẹt nhờ trục cân bằng, đệm PTFE
• Màng ngăn lò xo khỏi môi chất – kéo dài tuổi thọ và giảm chi phí bảo trì
• Sử dụng linh hoạt: làm van điều áp ngược, relief thẳng, bypass hoặc regulator giữ áp

5. Ứng dụng thực tế

• Bảo vệ đầu bơm khỏi vận hành không tải
• Duy trì áp suất ổn định trong hệ thống lọc nước DI
• Ứng dụng lý tưởng trong ngành bán dẫn, điện tử, hóa chất, xử lý nước

6. Mã sản phẩm theo vật liệu và ron làm kín

Lưu ý: Để chuyển sang loại ron EPDM, thay "300V" thành "300EP" trong mã sản phẩm.

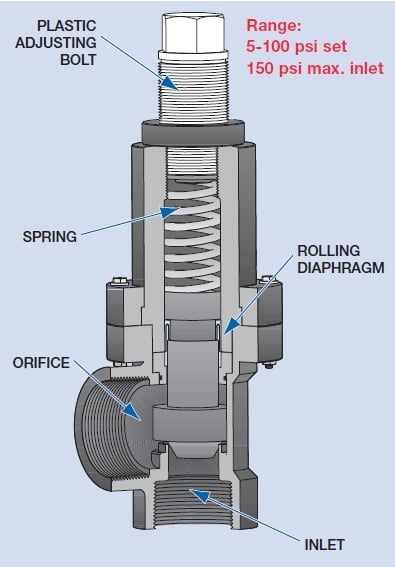

7. Mô phỏng nguyên lý hoạt động

Hình ảnh mô phỏng nguyên lý điều áp ngược với dòng lưu chất và cơ cấu lò xo – màng – trục van.
