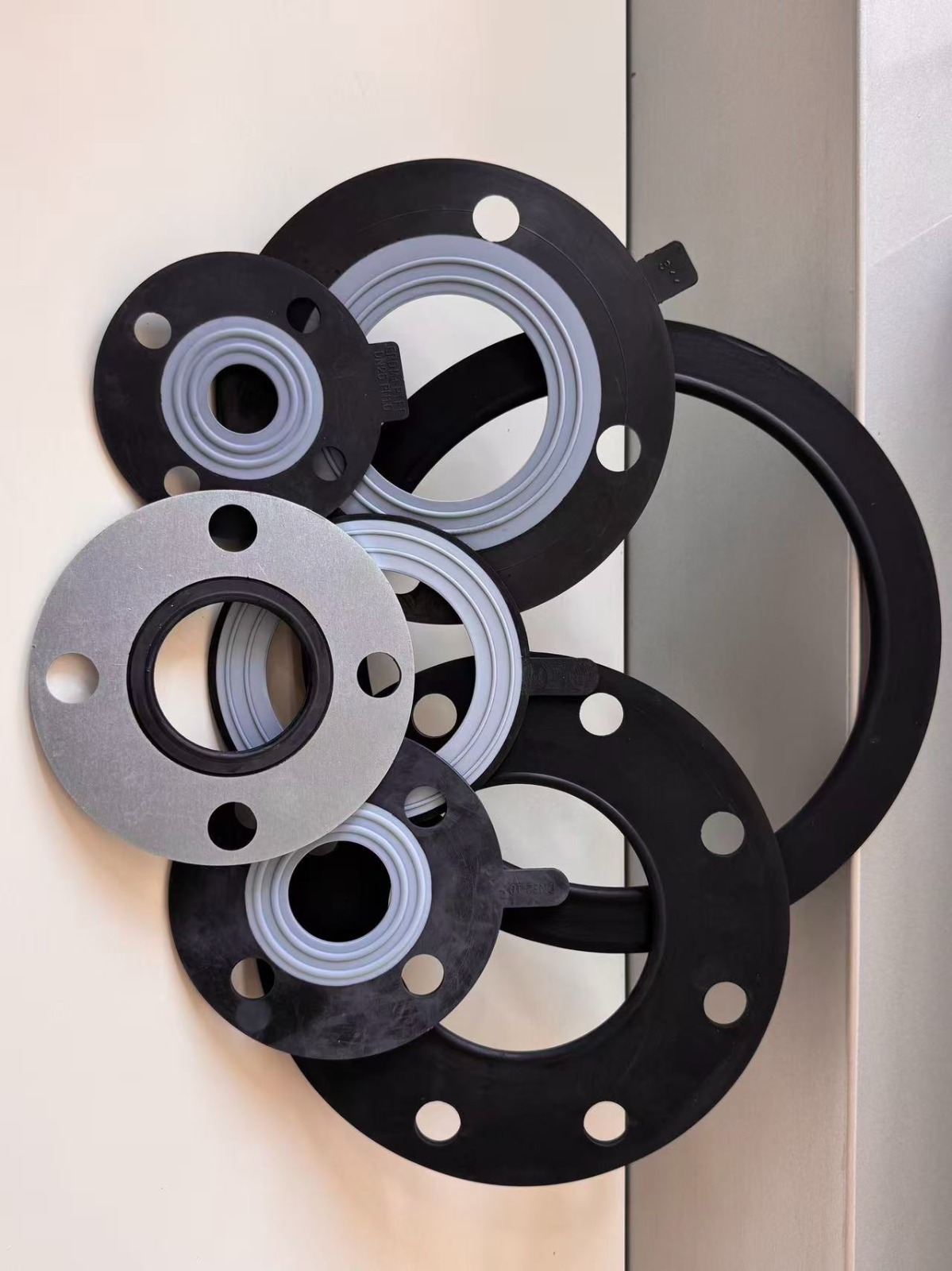

PTFE Coated Rubber Gasket – Gioăng Cao Su Bọc PTFE

PTFE Coated Rubber Gasket hay gioăng cao su bọc PTFE là dòng gasket composite được sản xuất với cấu tạo kết hợp giữa vỏ PTFE nguyên chất 100% và thân cao su. Theo thông tin kỹ thuật từ LJ Sealing, sản phẩm được xử lý hoạt hóa đặc biệt tại vùng làm kín, tạo nên cấu trúc kết hợp giữa khả năng chống ăn mòn của lớp PTFE và tính đàn hồi của phần cao su.

Sự kết hợp giữa hai vật liệu giúp PTFE Coated Rubber Gasket hướng tới các ứng dụng cần đồng thời khả năng chống ăn mòn, độ đàn hồi và lực siết làm kín phù hợp. Lớp PTFE giúp tăng khả năng chống ăn mòn của gasket, trong khi thân cao su cung cấp lực đàn hồi và hỗ trợ giảm tải mô-men cần thiết trên bu lông làm kín.

Sản phẩm thuộc nhóm gasket phi kim loại trong danh mục gasket của Ningbo LJ Sealing Gasket Co., Ltd. và được hãng giới thiệu với tên PTFE Coated Rubber Gasket.

1. PTFE Coated Rubber Gasket là gì?

PTFE Coated Rubber Gasket là loại gioăng làm kín có cấu trúc composite, trong đó PTFE nguyên chất 100% được sử dụng làm lớp vỏ bên ngoài, còn cao su là vật liệu chính của phần thân gasket.

Theo mô tả của LJ Sealing, phần làm kín của sản phẩm còn được áp dụng xử lý hoạt hóa đặc biệt. Thiết kế này tạo ra một giải pháp làm kín kết hợp giữa đặc tính của PTFE và cao su thay vì sử dụng một vật liệu đơn lẻ.

Về nguyên lý, lớp PTFE nằm tại khu vực tiếp xúc với môi chất giúp tăng khả năng chống ăn mòn của gasket. Phần cao su bên trong cung cấp độ đàn hồi cần thiết cho quá trình nén và làm kín. Đây là đặc điểm quan trọng của dòng gasket composite này.

2. Cấu tạo của Gioăng Cao Su Bọc PTFE

PTFE Coated Rubber Gasket của LJ Sealing có cấu tạo gồm các thành phần chính:

• Lớp vỏ PTFE: sử dụng PTFE nguyên chất 100%.
• Thân gasket bằng cao su: tạo độ đàn hồi cho cấu trúc gasket.
• Vùng làm kín: được xử lý hoạt hóa đặc biệt theo thiết kế của sản phẩm.

3. Đặc điểm nổi bật của PTFE Coated Rubber Gasket

3.1. Vỏ PTFE nguyên chất 100%

Theo tài liệu của LJ Sealing, lớp vỏ của sản phẩm được làm từ 100% pure PTFE. PTFE là thành phần trực tiếp tạo nên lớp bảo vệ của gasket tại vùng tiếp xúc với môi chất.

LJ Sealing mô tả lớp PTFE giúp tăng khả năng chống ăn mòn tối đa của gasket, nhờ đó sản phẩm hướng tới các ứng dụng cần khả năng chống chịu môi trường ăn mòn.

3.2. Thân gasket bằng cao su

Khác với gasket PTFE nguyên khối, PTFE Coated Rubber Gasket sử dụng cao su làm thân chính. Phần cao su tạo độ đàn hồi cho gasket và hỗ trợ quá trình nén khi lắp đặt giữa các bề mặt làm kín.

3.3. Kết hợp tính năng của PTFE và cao su

Đây là ưu điểm cốt lõi của cấu trúc composite. PTFE đảm nhiệm vai trò của lớp tiếp xúc với môi chất, trong khi cao su đảm nhiệm vai trò tạo tính đàn hồi cho toàn bộ cấu trúc gasket.

3.4. Lực mô-men thấp cho bu lông làm kín

LJ Sealing cho biết sản phẩm có elastic force and low torque load of the sealing bolt, tức cấu trúc gasket tạo lực đàn hồi và yêu cầu tải mô-men thấp đối với bu lông làm kín theo thiết kế của sản phẩm.

Đây là đặc điểm cần được quan tâm khi thiết kế và lắp đặt các mối nối mặt bích, đặc biệt khi hệ thống yêu cầu kiểm soát lực siết và khả năng làm kín ổn định.

4. Thông số kỹ thuật PTFE Coated Rubber Gasket

Các thông số dưới đây được lấy từ tài liệu kỹ thuật của LJ Sealing được cung cấp cho sản phẩm PTFE Coated Rubber Gasket.

Lưu ý: các thông số trên là thông số kỹ thuật được thể hiện trong tài liệu sản phẩm LJ Sealing. Khi lựa chọn gasket cho một hệ thống cụ thể, cần đối chiếu thêm kích thước, tiêu chuẩn mặt bích, môi chất, áp suất và điều kiện lắp đặt thực tế.

5. Ý nghĩa các thông số kỹ thuật

Độ cứng 70 ± 5 Shore A

Độ cứng của thân cao su được LJ Sealing công bố ở mức 70 ± 5 Shore A. Thông số này phản ánh đặc tính cơ học của phần cao su trong cấu trúc composite và có liên quan tới khả năng biến dạng, nén và phục hồi của gasket trong quá trình làm kín.

Khối lượng riêng 1.2 g/cm³

LJ Sealing công bố khối lượng riêng của sản phẩm ở mức 1.2 g/cm³. Đây là thông số vật lý được sử dụng để mô tả cấu trúc vật liệu của gasket.

Độ bền kéo 10 MPa

Độ bền kéo được công bố ở mức 10 MPa, thể hiện khả năng chịu ứng suất kéo của vật liệu theo phương pháp thử tương ứng.

Độ giãn dài khi đứt 150%

Gasket có độ giãn dài khi đứt được công bố là 150%. Thông số này thể hiện khả năng biến dạng kéo của phần vật liệu cao su trước khi đứt.

Compression Set 25% tại 70°C trong 24 giờ

LJ Sealing công bố giá trị Compression Set 25% với điều kiện thử 70°C trong 24 giờ. Đây là thông số liên quan đến khả năng phục hồi của vật liệu sau khi chịu biến dạng nén trong điều kiện thử nghiệm xác định.

Nhiệt độ làm việc -30°C đến 150°C

Theo tài liệu kỹ thuật của LJ Sealing, Service Temperature của PTFE Coated Rubber Gasket nằm trong khoảng -30°C đến 150°C.

Khoảng nhiệt độ này là thông số kỹ thuật của sản phẩm theo tài liệu hãng và cần được sử dụng kết hợp với thông tin về môi chất, áp suất và điều kiện vận hành thực tế khi lựa chọn gasket.

6. PTFE Coated Rubber Gasket hoạt động như thế nào?

Khi được lắp đặt giữa hai bề mặt cần làm kín, gasket được nén thông qua lực siết của hệ thống bu lông. Phần thân cao su tạo độ đàn hồi cho gasket, trong khi lớp PTFE tại vùng tiếp xúc tạo lớp làm kín có khả năng chống ăn mòn cao hơn.

Cấu trúc composite giúp sản phẩm tận dụng hai đặc tính khác nhau:

• PTFE: tạo lớp tiếp xúc có khả năng chống ăn mòn cao.
• Cao su: tạo độ đàn hồi và hỗ trợ khả năng nén làm kín.

LJ Sealing đồng thời thiết kế vùng làm kín với special activation treatment, góp phần tạo nên cấu trúc composite của sản phẩm.

7. PTFE Coated Rubber Gasket dùng cho những hệ thống nào?

Với cấu tạo PTFE nguyên chất kết hợp thân cao su và đặc tính chống ăn mòn được LJ Sealing nhấn mạnh, PTFE Coated Rubber Gasket có thể được xem xét cho các hệ thống cần giải pháp làm kín phi kim loại có khả năng chống ăn mòn.

Một số nhóm ứng dụng cần xem xét gồm:

• Hệ thống đường ống công nghiệp.
• Mối nối mặt bích.
• Hệ thống xử lý và vận chuyển môi chất có tính ăn mòn.
• Thiết bị và đường ống công nghiệp cần gasket phi kim loại.
• Các hệ thống yêu cầu kết hợp giữa lớp PTFE chống ăn mòn và thân cao su đàn hồi.
• Hệ thống đường ống nhựa công nghiệp có kết nối mặt bích phù hợp.

Quan trọng: khả năng tương thích với từng loại hóa chất cụ thể không nên được suy ra chỉ từ tên vật liệu PTFE. Với ứng dụng hóa chất, SDT Group cần kiểm tra loại môi chất, nồng độ, nhiệt độ và điều kiện vận hành trước khi xác nhận sản phẩm.

8. PTFE Coated Rubber Gasket cho hệ thống nhựa công nghiệp

PTFE Coated Rubber Gasket là một sản phẩm đặc biệt phù hợp để SDT Group phát triển trong nhóm Gasket PTFE, bởi cấu trúc của sản phẩm kết hợp trực tiếp giữa PTFE và cao su.

Trong hệ thống đường ống sử dụng PVC, UPVC, CPVC, PP, HDPE hoặc PVDF, các mối nối mặt bích có thể cần gasket phù hợp với môi chất và thiết kế hệ thống.

Đặc biệt, khi hệ thống sử dụng môi chất có yêu cầu cao về khả năng chống ăn mòn, cấu trúc PTFE coated rubber có thể là một phương án cần được xem xét bên cạnh gasket PTFE nguyên khối hoặc các vật liệu làm kín khác.

Tuy nhiên, việc lựa chọn gasket phải dựa trên môi chất thực tế và điều kiện vận hành, không chỉ dựa trên vật liệu của đường ống.

9. PTFE Coated Rubber Gasket và PTFE Gasket khác nhau như thế nào?

10. PTFE Coated Rubber Gasket và Gasket cao su thông thường

Điểm khác biệt chính nằm ở lớp PTFE bên ngoài.

Gasket cao su thông thường sử dụng vật liệu cao su trực tiếp tại vùng tiếp xúc với môi chất. Trong khi đó, PTFE Coated Rubber Gasket sử dụng vỏ PTFE nguyên chất 100% tại cấu trúc sản phẩm và thân cao su bên trong.

Theo LJ Sealing, lớp PTFE giúp tăng khả năng chống ăn mòn, còn thân cao su cung cấp độ đàn hồi và hỗ trợ lực làm kín.

11. Các hình dạng và cấu hình sản phẩm

Tài liệu sản phẩm của LJ Sealing thể hiện nhiều cấu hình gasket khác nhau, bao gồm gasket dạng vòng và các cấu hình có lỗ bu lông. Hãng đồng thời ghi chú nhóm Non standard products, cho thấy có các cấu hình không tiêu chuẩn trong danh mục hình ảnh sản phẩm.

Đối với yêu cầu thực tế, kích thước và cấu hình gasket cần được xác nhận theo:

• DN hoặc NPS.
• Tiêu chuẩn mặt bích.
• Đường kính trong.
• Đường kính ngoài.
• Chiều dày gasket.
• Số lượng và kích thước lỗ bu lông nếu có.
• Kiểu mặt bích.
• Yêu cầu đặc biệt của thiết bị hoặc đường ống.

12. Gasket PTFE bọc cao su dạng không tiêu chuẩn

LJ Sealing thể hiện rõ nhóm Non standard products trong tài liệu sản phẩm. Đây là thông tin đáng chú ý đối với các dự án công nghiệp có yêu cầu gasket không theo một kích thước tiêu chuẩn thông thường.

Với gasket dạng không tiêu chuẩn, khách hàng nên cung cấp bản vẽ hoặc đầy đủ kích thước kỹ thuật để xác định chính xác cấu hình sản phẩm.

SDT Group có thể tiếp nhận yêu cầu về kích thước, bản vẽ hoặc thông tin thiết bị để phối hợp xác nhận cấu hình gasket phù hợp với nhà sản xuất.

13. Hướng dẫn lựa chọn PTFE Coated Rubber Gasket

Để lựa chọn đúng sản phẩm, khách hàng nên chuẩn bị các thông tin sau:

1. Kích thước đường ống: DN hoặc NPS.
2. Tiêu chuẩn mặt bích: ANSI/ASME, DIN/EN, JIS hoặc tiêu chuẩn khác.
3. Kiểu mặt bích: xác định cấu hình bề mặt làm kín.
4. Môi chất: xác định chính xác loại chất lỏng hoặc khí tiếp xúc với gasket.
5. Nồng độ: đặc biệt quan trọng với môi chất hóa chất.
6. Nhiệt độ: xác định nhiệt độ vận hành thực tế.
7. Áp suất: cung cấp áp suất làm việc của hệ thống.
8. Kích thước gasket: đường kính trong, đường kính ngoài và chiều dày nếu đã có.
9. Yêu cầu đặc biệt: gasket tiêu chuẩn hoặc gasket gia công theo bản vẽ.

14. Lưu ý khi lắp đặt PTFE Coated Rubber Gasket

Hiệu quả làm kín không chỉ phụ thuộc vào vật liệu gasket mà còn phụ thuộc vào tình trạng mặt bích, kích thước gasket và phương pháp siết bu lông.

• Kiểm tra bề mặt mặt bích trước khi lắp đặt.
• Đảm bảo gasket có đúng kích thước.
• Đặt gasket đúng vị trí và đúng tâm.
• Không sử dụng gasket bị biến dạng hoặc hư hỏng.
• Siết bu lông theo trình tự phù hợp với cấu hình mặt bích.
• Kiểm soát lực siết theo yêu cầu thiết kế của hệ thống.
• Không tự áp dụng một giá trị mô-men siết chung cho mọi loại mặt bích và mọi kích thước gasket.

Đặc biệt đối với mặt bích nhựa, cần kiểm soát lực siết cẩn thận để tránh biến dạng mặt bích hoặc gây tải quá mức lên hệ thống.

15. Ưu điểm của PTFE Coated Rubber Gasket LJ Sealing

• Cấu trúc composite: kết hợp lớp PTFE và thân cao su.
• PTFE nguyên chất 100%: tạo lớp vỏ chống ăn mòn.
• Thân cao su đàn hồi: hỗ trợ khả năng làm kín.
• Xử lý hoạt hóa vùng làm kín: theo thiết kế của LJ Sealing.
• Low torque load: hãng công bố tải mô-men thấp cho bu lông làm kín.
• Khoảng nhiệt độ dịch vụ: -30°C đến 150°C theo tài liệu kỹ thuật hãng.
• Độ cứng: 70 ± 5 Shore A.
• Có cấu hình không tiêu chuẩn: tài liệu hãng thể hiện nhóm Non standard products.

16. Ứng dụng của PTFE Coated Rubber Gasket

Với cấu trúc composite PTFE và cao su, sản phẩm có thể được xem xét cho các ứng dụng cần gasket phi kim loại có khả năng chống ăn mòn kết hợp với độ đàn hồi.

• Hệ thống đường ống công nghiệp.
• Hệ thống mặt bích.
• Đường ống và thiết bị xử lý môi chất.
• Hệ thống sử dụng các vật liệu ống nhựa công nghiệp.
• Hệ thống có yêu cầu về khả năng chống ăn mòn của lớp làm kín.
• Các thiết bị cần gasket composite PTFE và cao su.
• Ứng dụng có yêu cầu gasket theo kích thước hoặc cấu hình riêng.

Việc xác nhận khả năng sử dụng với một môi chất cụ thể cần được thực hiện dựa trên dữ liệu tương thích vật liệu và điều kiện vận hành thực tế.

17. PTFE Coated Rubber Gasket cho ngành hóa chất

Trong các hệ thống hóa chất, gasket là một thành phần quan trọng tại các mối nối mặt bích. Rò rỉ tại gasket có thể ảnh hưởng tới độ an toàn, độ tin cậy và khả năng vận hành của toàn bộ hệ thống.

PTFE Coated Rubber Gasket được LJ Sealing thiết kế với lớp PTFE nguyên chất 100% tại cấu trúc gasket nhằm tăng khả năng chống ăn mòn. Vì vậy, đây là một dòng sản phẩm đáng xem xét cho những ứng dụng cần lớp vật liệu làm kín có khả năng chống ăn mòn.

Tuy nhiên, SDT Group không khuyến nghị khách hàng lựa chọn sản phẩm chỉ dựa trên tên hóa chất. Cần kiểm tra nồng độ, nhiệt độ, áp suất và điều kiện tiếp xúc trước khi xác nhận sử dụng.

18. PTFE Coated Rubber Gasket cho đường ống nhựa

Đối với hệ thống đường ống nhựa công nghiệp, gasket có vai trò quan trọng tại các kết nối mặt bích. Việc sử dụng đúng gasket giúp duy trì khả năng làm kín và giảm nguy cơ rò rỉ tại mối nối.

PTFE Coated Rubber Gasket có thể được xem xét cùng các hệ thống sử dụng:

• Ống PVC / UPVC.
• Ống CPVC.
• Ống PP.
• Ống HDPE.
• Ống PVDF.
• Van và phụ kiện nhựa có kết nối mặt bích.

Tuy nhiên, vật liệu gasket cần được lựa chọn dựa trên môi chất và điều kiện vận hành, không chỉ dựa trên vật liệu của đường ống.

19. Bảng tóm tắt sản phẩm

20. Câu hỏi thường gặp về PTFE Coated Rubber Gasket

PTFE Coated Rubber Gasket là gì?

Đây là gasket composite gồm vỏ PTFE nguyên chất 100% và thân cao su. LJ Sealing xử lý hoạt hóa đặc biệt tại vùng làm kín để tạo cấu trúc làm kín của sản phẩm.

PTFE Coated Rubber Gasket được làm bằng vật liệu gì?

Theo LJ Sealing, sản phẩm sử dụng 100% pure PTFE shell với rubber as the main body.

Nhiệt độ làm việc của PTFE Coated Rubber Gasket là bao nhiêu?

Tài liệu kỹ thuật LJ Sealing công bố Service Temperature từ -30°C đến 150°C.

Độ cứng của PTFE Coated Rubber Gasket là bao nhiêu?

Độ cứng được LJ Sealing công bố là 70 ± 5 Shore A.

PTFE Coated Rubber Gasket có chịu hóa chất không?

Lớp PTFE của sản phẩm được LJ Sealing mô tả là giúp tăng khả năng chống ăn mòn. Tuy nhiên, khả năng tương thích với từng hóa chất cụ thể cần được kiểm tra theo loại hóa chất, nồng độ, nhiệt độ và điều kiện vận hành.

PTFE Coated Rubber Gasket có dùng cho đường ống nhựa không?

Có thể xem xét sử dụng cho hệ thống đường ống nhựa có kết nối mặt bích nếu kích thước, cấu hình gasket và tính tương thích với môi chất đáp ứng yêu cầu của hệ thống.

PTFE Coated Rubber Gasket có loại không tiêu chuẩn không?

Có. Tài liệu sản phẩm của LJ Sealing thể hiện nhóm Non standard products. Các yêu cầu không tiêu chuẩn cần được xác nhận theo bản vẽ và thông số kỹ thuật thực tế.

Gasket PTFE bọc cao su có ưu điểm gì so với gasket cao su thông thường?

Cấu trúc composite giúp sản phẩm kết hợp lớp PTFE có khả năng chống ăn mòn với thân cao su có độ đàn hồi. LJ Sealing cũng nhấn mạnh đặc tính lực đàn hồi và tải mô-men thấp của bu lông làm kín.

21. Liên hệ tư vấn và báo giá PTFE Coated Rubber Gasket

Nếu anh/chị đang cần PTFE Coated Rubber Gasket – gioăng cao su bọc PTFE cho đường ống, mặt bích, van, thiết bị hoặc hệ thống nhựa công nghiệp, hãy cung cấp các thông tin cơ bản như DN/NPS, tiêu chuẩn mặt bích, kích thước gasket, môi chất, nhiệt độ và áp suất làm việc.

SDT Group hỗ trợ tư vấn lựa chọn gasket theo vật liệu, cấu tạo, kích thước và điều kiện vận hành, đồng thời phối hợp xác nhận thông số với nhà sản xuất LJ Sealing khi cần.
