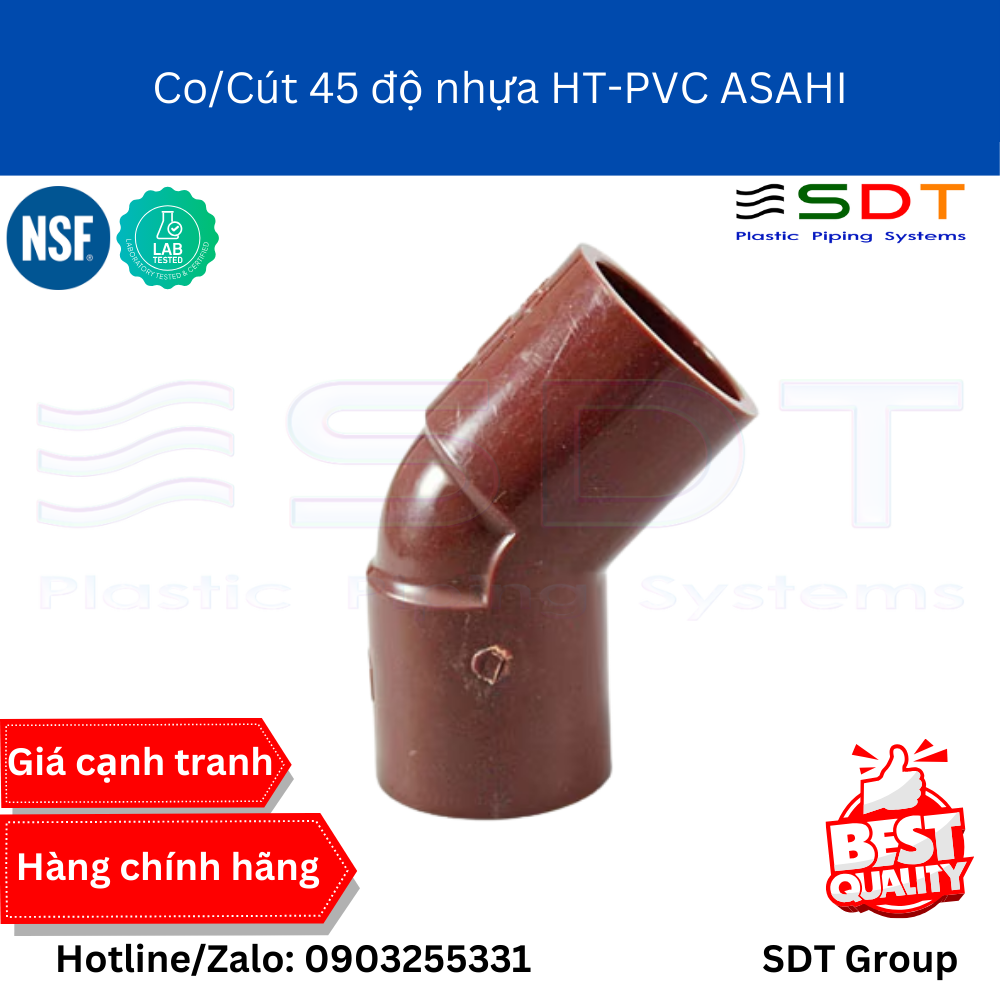

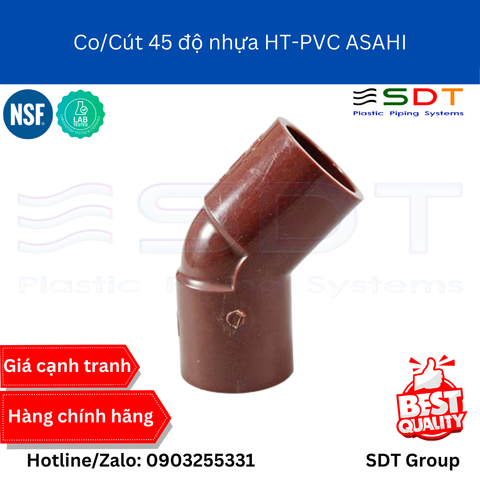

Co/Cút 45 độ nhựa HT-PVC ASAHI

Thương hiệu ASAHI Tình trạng Liên hệ

Giá:

0₫

Co 45 độ C-PVC/HT – Phụ kiện chịu nhiệt kết nối hệ thống ống công nghiệpCo 45° C-PVC (HT) dạng Elbow và Bend là phụ kiện nối góc dùng để điều hướng dòng chảy trong hệ thống ống công nghiệp, với khả năng chịu nhiệt và áp lực cao. Thiết kế tuân thủ ...

Số lượng:

Co/Cút 45 độ nhựa HT-PVC ASAHI

Giá bán:

0₫

Liên hệ đặt hàng 0903255331

Thông tin sản phẩm
Tài Liệu Kỹ Thuật

Co 45 độ C-PVC/HT – Phụ kiện chịu nhiệt kết nối hệ thống ống công nghiệp

Co 45° C-PVC (HT) dạng Elbow và Bend là phụ kiện nối góc dùng để điều hướng dòng chảy trong hệ thống ống công nghiệp, với khả năng chịu nhiệt và áp lực cao. Thiết kế tuân thủ tiêu chuẩn AV, sản phẩm phù hợp cho ứng dụng trong hệ thống xử lý nước, hóa chất, và dẫn nước nóng ở môi trường khắc nghiệt.

Đặc điểm nổi bật

🔥 Chịu nhiệt độ cao: Sử dụng vật liệu C-PVC/HT đáp ứng môi trường nhiệt độ khắt khe.
📐 Góc bẻ chính xác 45°: Hạn chế tổn thất áp lực và duy trì dòng chảy liên tục.
⚙️ Hai dạng kết cấu: Gồm 45° Elbow nhỏ (d20–d25) và 45° Bend lớn (d40–d150).
📏 Gia công chuẩn kỹ thuật: Taper 1/34, dung sai ±0.30~±1.0 mm, đảm bảo lắp ghép chính xác.
🔧 Ứng dụng linh hoạt: Cho mọi ngành – từ cấp thoát nước, hóa chất, đến công nghệ thực phẩm hoặc nước tinh khiết.
Tài Liệu Kỹ Thuật

Thông số kỹ thuật – Co 45° Elbow (Size nhỏ)

Size	d₁ (mm)	Taper	ℓ (mm)
Cút 45 độ nhựa CPVC ASAHI size 3/4" (DN20)	26.45 ±0.25	Thg1-34	35.0 ±2.5
Cút 45 độ nhựa CPVC ASAHI size 1" (DN25)	32.55 ±0.20	Thg1-34	40.0 ±2.5

Thông số kỹ thuật – Co 45° Bend (Size lớn)

Size	d₁ (mm)	d₂ (mm)	ℓ (mm)	D (mm)
Cút 45 độ nhựa CPVC ASAHI size 1-1/2" (DN40)	48.70 ±0.30	47.21 ±0.30	63	57
Cút 45 độ nhựa CPVC ASAHI size 2" (DN50)	60.30 ±0.30	59.10 ±0.30	65	73
Cút 45 độ nhựa CPVC ASAHI size 2-1/2" (DN65)	76.30 ±0.30	75.10 ±0.30	76	89
Cút 45 độ nhựa CPVC ASAHI size 3" (DN80)	89.30 ±0.30	88.00 ±0.30	85	105
Cút 45 độ nhựa CPVC ASAHI size 4" (DN100)	114.30 ±0.40	112.50 ±0.40	102	132
Cút 45 độ nhựa CPVC ASAHI size 5" (DN125)	140.00 ±0.50	137.80 ±0.50	120	162
Cút 45 độ nhựa CPVC ASAHI size 6" (DN150)	165.20 ±0.50	162.80 ±0.50	130	185
